Paso 2: Construcción del divisor de voltaje
Los sensores de salida 15V cuando se interrumpe el láser.
Que no hacer nuestro frambuesa necesitaremos construir un divisor de voltaje que convierte el 15V del sensor en 3, 3V para la frambuesa a reconocerla.

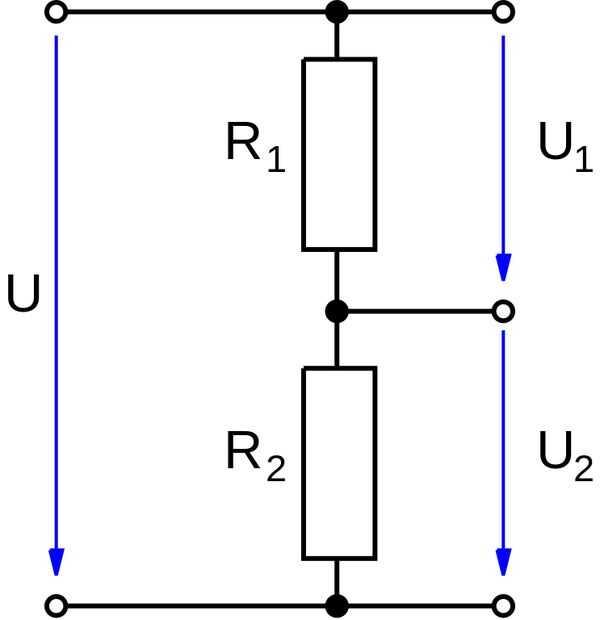

R1 es la resistencia 33kOhm, R2 será 10kOhm.
La salida del láser está conectada al puerto superior en el esquema, el puerto de abajo a la tierra. Cuando el sensor de salida de 15V, el voltaje entre el pin central y la tierra será 3.3v.

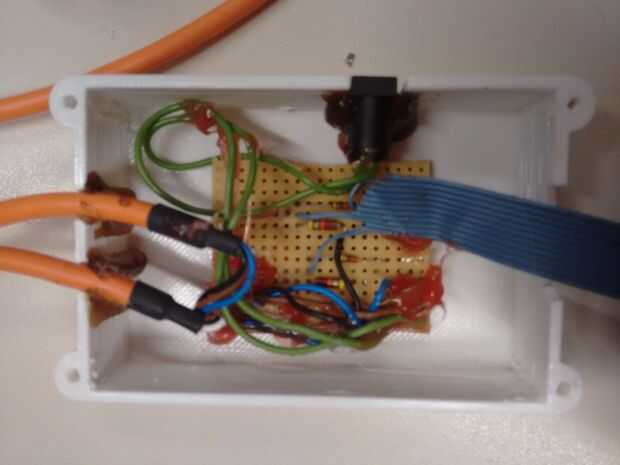

Construí los circuitos divisor de tensión en un perfboard y también utiliza el perfboard para distribuir los 15V a los sensores.
