Crear un modelo 3D Simple en fusión 360 y crear una trayectoria de herramienta de MYDIYCNC (3 / 7 paso)

Paso 3: Guarde el modelo y comenzar a crear una trayectoria de herramienta

En este paso ahora creamos nuestras trayectorias de herramienta. Seguir de cerca cada dirección.

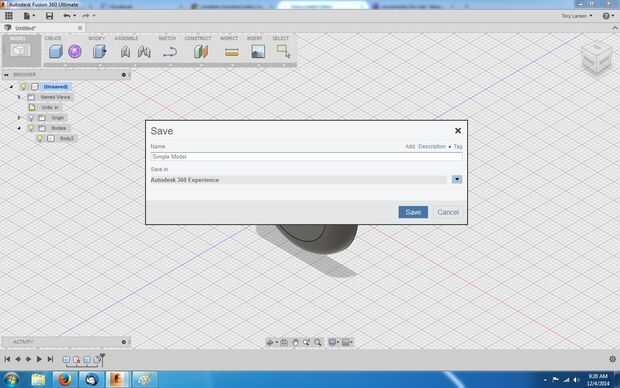

1. Guarde el actual modelo Simple para mantener en el archivo.

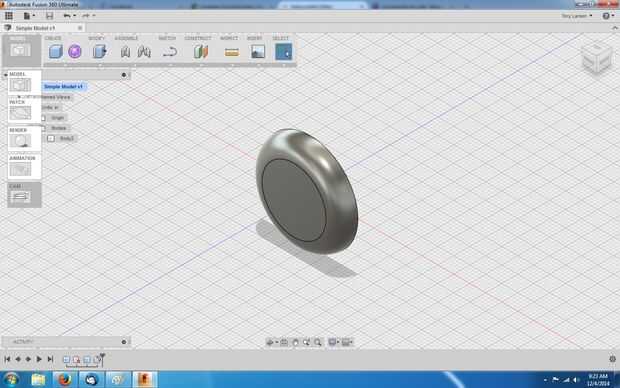

2. Seleccione en el desplegable menú CAM, ahora entrará en la sección de la leva del programa.

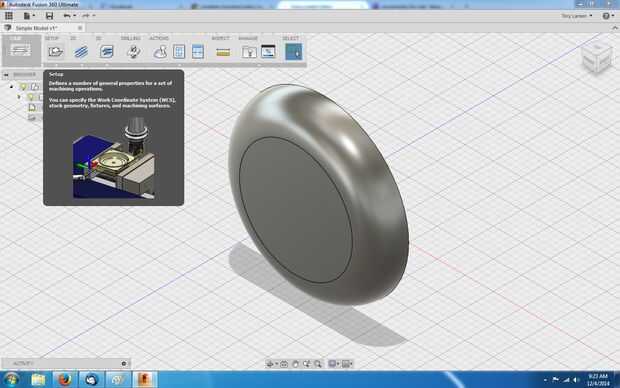

3. Seleccione en el desplegable del menú SETUP,con esto iniciará una nueva configuración de sus trayectorias de herramienta.

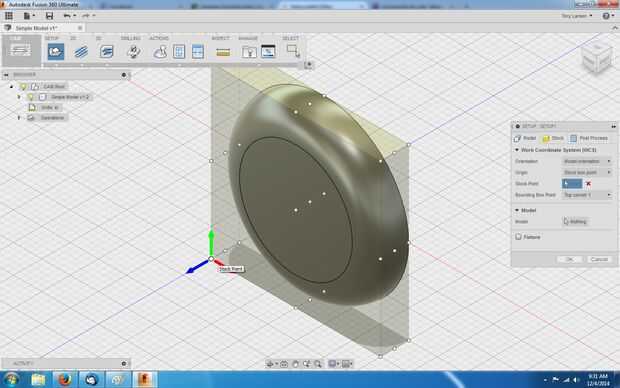

4. en primer lugar establecer su punto de acción, había situado en la esquina inferior superior del modelo.

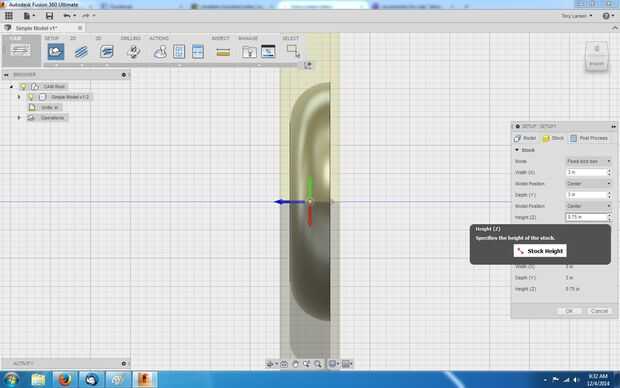

5. en las opciones sobre acciones se definirá el tamaño de su stock, L x W x h

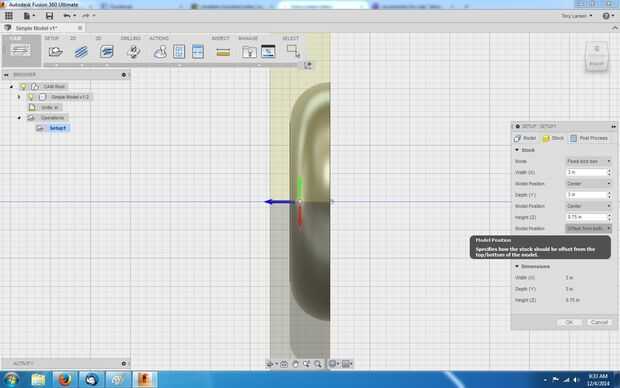

6. también desea compensar el modelo en la parte inferior de la culata en vez de centro de la población.
