Paso 2: preparar el archivo recortado mediante la creación de la estructura metálica del modelo
Una vez que haya importado que basan de datos en otro cad que te sientas cómodo para trabajar en tres dimensiones plataforma, usted puede comenzar a mover cada contorno a la a la elevación correcta en relación con los otros contornos. Esto crea una vista de la estructura metálica del modelo que se fabrica. Una vez que cada contorno esté a la altura correcta puede Agregar un cuadro delimitador que comenzará y finalizará en la línea de contorno, alrededor del perímetro del modelo.

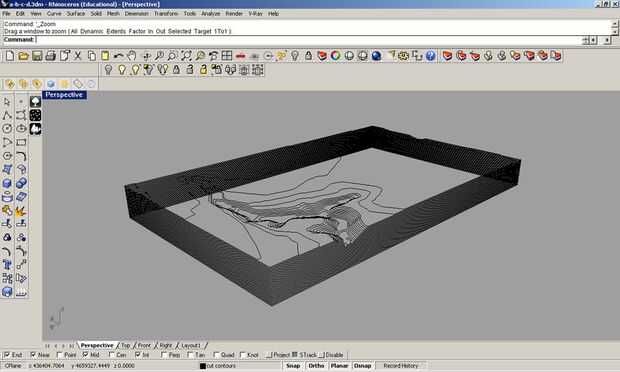

Estas guías que se colocan alrededor del perímetro del modelo como se muestra en la ilustración actuará para definir el borde de corte del modelo para que cada capa se puede fabricar fácilmente.
Pasos:
1. Seleccione primer nivel los contornos, luego mover el comando mover corregir la elevación. Por ejemplo, si selecciona 800' contorno movimiento a 800'.
2. dibujar un límite dependiendo del tamaño del modelo y la copia a todas las capas.
3. exportación de cada capa para cortar como en un archivo de illustrator.
Nota: el número de archivos de illustrator tienes depende de la cantidad de capas en modelo. Si el modelo va a tener 35 capas, entonces usted tendrá 35 archivos de illustrator.
