Paso 1: Utilizar una conversión de voltaje de ICL7660S CMOS IC.
http://www.Intersil.com/en/Products/Power-Management/Isolated-POWER/CHARGE-Pumps/ICL7660S.html
Lista de partes:
1 convertidor de voltaje de x icl7660S.
condensadores electrolíticos de 2 x 10 micro F
Algunos protoboard y unos cables.
Las conexiones de perno IC son los siguientes (estos vienen de la hoja de datos):
V en el pin 8 y GND en el pin 3
Conectar el primer condensador entre los pines 4 y 2. La pata positiva debe ser conectada al pin 2.
Conecte al segundo entre los pines 5 y 3. La pata positiva debe estar en el pin 3.

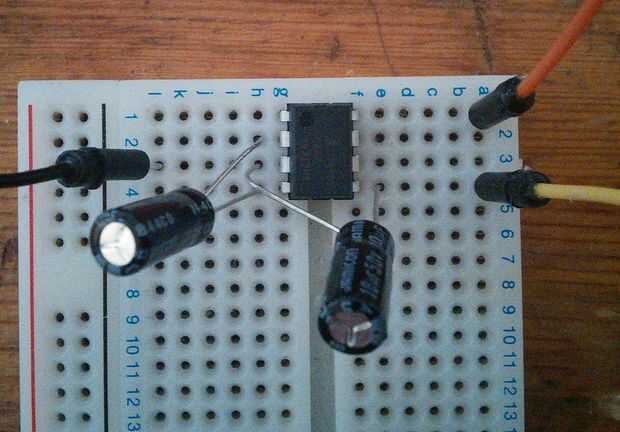

La fuente de alimentación negativa debe estar disponible en el pin 5. Este es el cable amarillo en la foto.
No sé cuanta corriente proporcionará pero debe ser suficiente para alimentar un opamp o dos. Probablemente dice en algún lugar en la hoja de datos.
Los niveles de tensión que produjo en el pin negativo reflejaron el pin positivo que dentro de 0.01 de un voltio.
Cuando alambré este circuito hasta poder un op-amp con algún audio, encontré produjo un agudo chillido en alrededor de 4,6 KHz. Su un voltaje de ondulación en la - salida de 5V que es causada por el oscilador en el chip. Esto es bastante molesto, sin embargo el chip proporciona un pin de boost (pin 1) que arregla esto. Si usted cable pin 1 hasta la fuente de 5V, la frecuencia de oscilación se incrementa por un factor de aproximadamente 4 o 5 y reduce la ondulación que se convierte en inaudible. El cableado no está en la imagen de la placa superior. Añadiendo un condensador electrolítico más grande en los pines 3 y 5 también ayuda a reducir la ondulación. Para mi proyecto, que no era necesario.
