Crear un PCB de un protoboard (2 / 5 paso)

Paso 2: Trazado el circuito de protoboard

Transferir el circuito de protoboard para el diseño mediante componentes y enlaces

Usas tu propio circuito de protoboard pero circuitos Temporizador 555 son siempre diversión a modo de ejemplo.

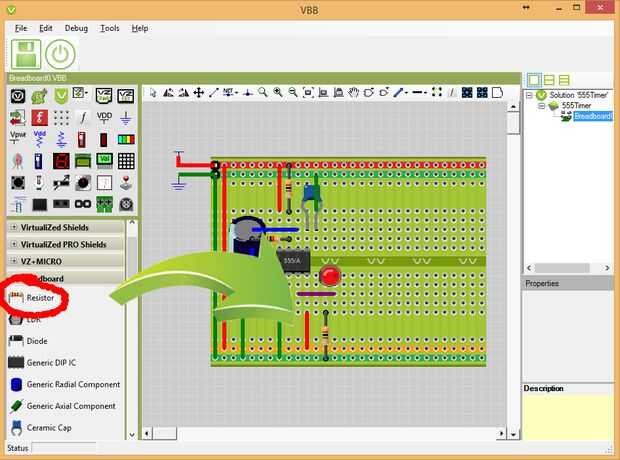

  1. Haga clic en [+] para abrir el grupo de contador de tiempo y lugar un componente de 555 temporizador.
  2. Haga clic en [+] para abrir el grupo de componentes de placa y lugar de resistencias y condensadores.
