Crear un Reactor Arc para (1 / 5 paso)

Paso 1: planificación

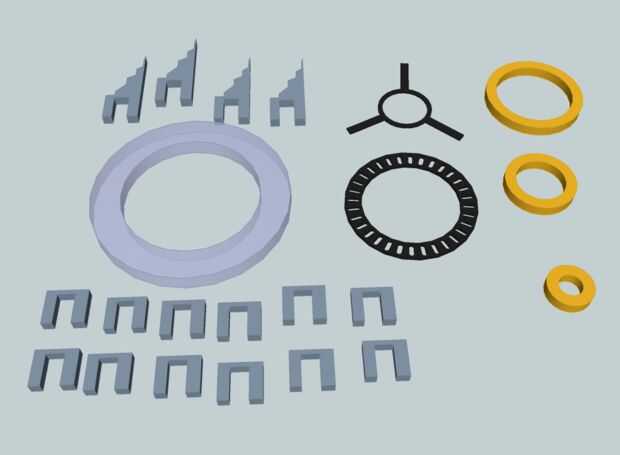

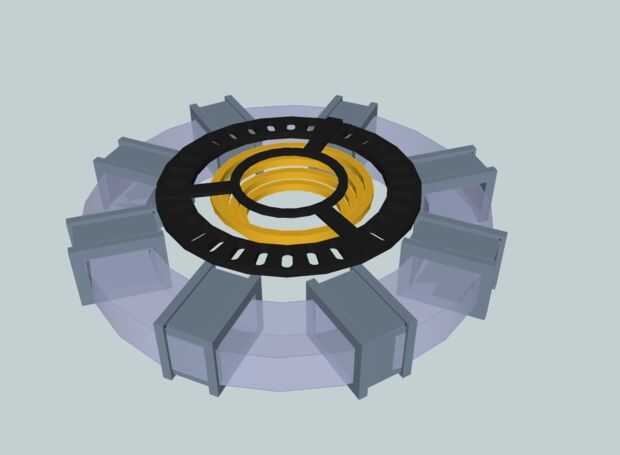

Para empezar, he creado un mock up del reactor de Sketchup, un programa de modelado de CAD gran (y gratis). He creado diferentes partes basadas en imágenes de la película (el primero de ellos) y lo que habían hecho otras personas. Como fue a lo largo he modificado cosas, pero el diseño básico fue cortar un anillo claro principal, 4 caminó las secciones para apoyar el interiores anillos de oro y anillo ranurado y otras secciones de la 'U' para marcar el alambre hacia fuera porciones de embalaje.

Planeé en cortar todas las piezas hacia fuera, entonces prueba de montaje. Después de eso, se aplicaría pintura, entonces todo lo pega para un ensamble final.

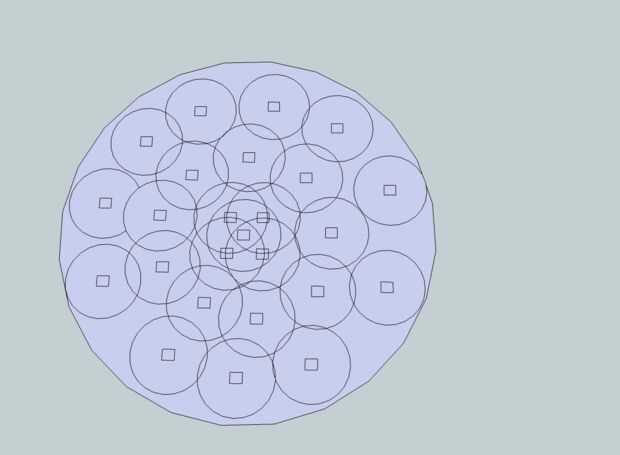

Para retroiluminación que quería hacer un PCB con una matriz de LEDs que estaría detrás de un panel de plástico blanco, para que luz difuso. Primero enciende un LED solo para ver cómo la luz se difunden a través del disco blanco y consiguió un 2 cm círculo de luz agradable de aproximadamente un espacio de 5mm desde el disco. Así solía eso Círculo de 2cm en skectchup alrededor de un componente del LED (sólo una caja el ancho correcto y la longitud) más o menos establecer una disposición para los LEDs.
De esto sacó de las conexiones a realizar (5 filas de 5 LEDs en base a esto decidí: http://led.linear1.org/led.wiz)

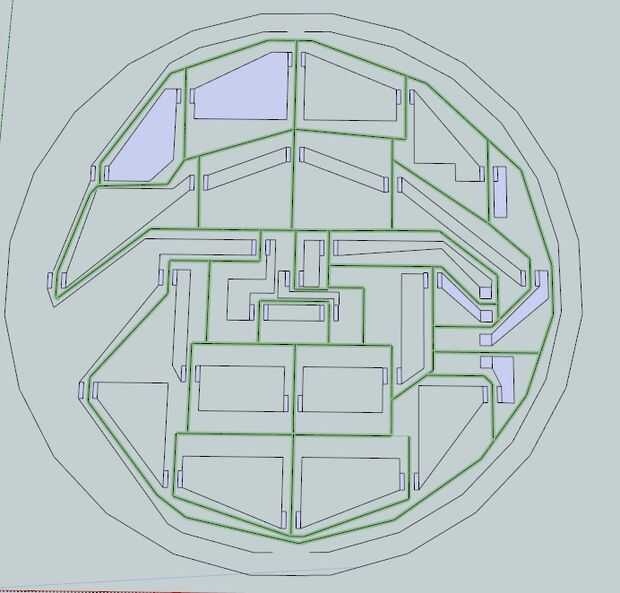

Entonces dibujé las líneas entre todas las secciones del PCB para la CNC podría separar las diferentes secciones - sé que no es la forma más efectiva, pero estaba atado por vez y no tenía el tiempo para averiguar cómo hacer uno fiar del águila

Yo he conectado el archivo de Sketchup para cualquiera que esté interesado.

Así que ahora tengo todos los archivos CNC que necesito, tiempo para empezar a fabricar!
