Paso 1: Lista de piezas
Lo compré casi todo de Mouser (interruptor de palanca era de Radio Shack), así que tengo toda la parte de números disponible, si alguien quiere, les posteare aquí, pero debe estar disponibles en cualquier lugar. Las resistencias en la sección de la pantalla son en parte para limitng actual y en parte por conveniencia. Yo puedo han vuelto loco si tuviera que cortar y mucho alambre.
Hazte un favor y no comprar un paquete de 7 interruptores DIP y lo vas a ser inteligente y cortarlas en trozos y rescatar elementos de interruptor individual 4 de ellos... Comprar un palanca o pulsador y manténgalo lejos de enganche las canas y calvicie prematura.
Estaba un poco molesto por el costo de la protoboard en relación con los otros componentes, pero estaba impresionado con la calidad, así que me sentía mejor sobre las operaciones en efectivo el valor de un bocadillo de comida rápida para él. :-)
Aquí está la lista de piezas:
Protoboard (para prototipos)
Soldador (20W-40W)
Estándar resina núcleo de soldadura
Cortador/pelador de cables
Cortador diagonal
cable para prototipos y construcción final de calibre 18-20

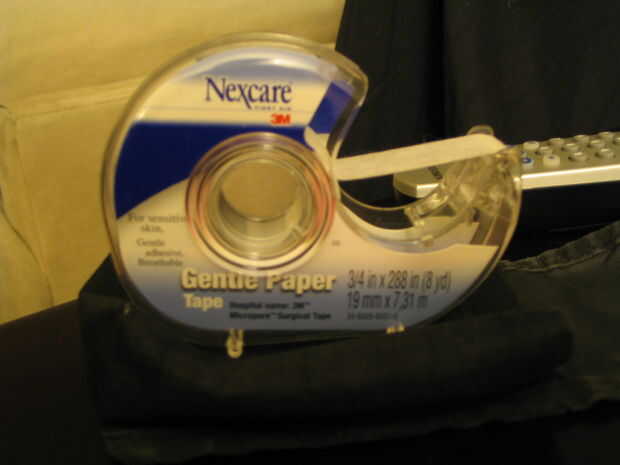

Micropore(tm) de 3M/Nexcare esparadrapo, cinta de papel suave, cinta adhesiva, cinta adhesiva o su favorito adhesivo discreta
Enormes cantidades de tiempo libre y paciencia
-Plataforma:
1 x estándar 0,100" pretaladrados protoboard
-Sección temporizador/disparo:
chip 555 x 1 temporizador
condensador de cerámica de 1 x 0,01 uF
resistencia de 2 x 1K Ohm 1/4 W
1 x 470 uF capacitor electrolítico
-Sección de mostrador binario:
1 x SN74HC590AN o contador binario similar
-Pantalla:
x 32 rojo mate LED, T1 3/4 (5mm) talla
8 x 2N3904 NPN transistor o transistor de pequeña señal similar
resistencia de W 8 x 56 Ohm 1/2
resistencia de W 8 x 82 Ohm 1/2
-Energía:
soporte de 1 x 4 AAA pilas
condensador electrolítico de 1 x 100 uF
1 x PCB interruptor o pulsador de enganche
