Crear una decoración de corazón binario del LED (Blinkenheart) (2 / 6 paso)

Paso 2: Prototipo del 555 y etapas del contador binario

yo extraído de las hojas de datos para ambos de mis fichas y luego al cableado de un circuito de prueba para arriba, sólo para asegurarse de que estaba haciendo las cosas bien. Los valores que eligió hacer el 555 activar un poco más de una vez por segundo. Esto debería hacer que el contador binario para llenar y derrame sobre cada 4 minutos.

555 pinout (numerados en sentido antihorario, empezando en la parte superior izquierda wrt hoyuelo o clave):

Pin 1: tierra / tierra
Pin 2: gatillo
PIN 3: salida
Pin 4: Reset

pin 5: Control
PIN 6: umbral
PIN 7: descarga
Pin 8: Vcc (tensión de alimentación)

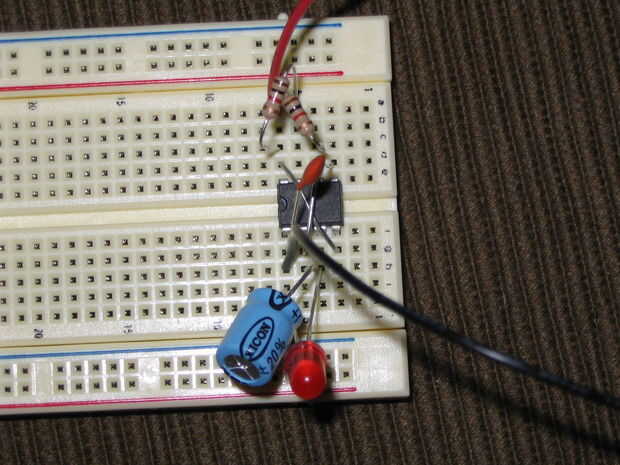

Conectar una resistencia de 1K entre el pin 8 y 7 y otra entre 7 y 6. Conecte el 470 uF electrolítico entre pin 1 y 2, asegurándose que el lado negativo está conectado a tierra / tierra (pin 1). Conecte la uF 0.01 entre tierra y pin 5 (Control). Conecte un LED de repuesto para pin 3, conecte el positivo de la batería al pin 8 y el negativo al pin 1 de la batería. Conectar el pin 8 a pin 4 y luego pin 6 a pin 2. Esto configura el funcionamiento astable del circuito 555.

Verifique que el LED parpadea aproximadamente tan rápido como crees que debería. Este pulso va a ser utilizado para activar nuestro contador binario en el paso siguiente. El video muestra muy bien cómo el contador binario es borde accionado.

http://OurWorld.CompuServe.com/homepages/Bill_Bowden/555.htm tiene una buena descripción de los diferentes pines y su función.

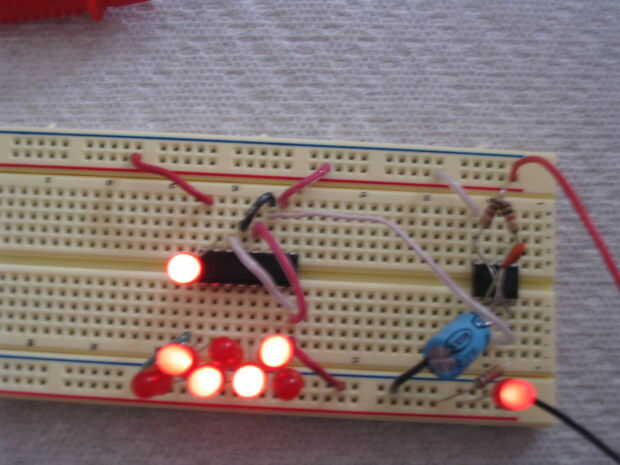

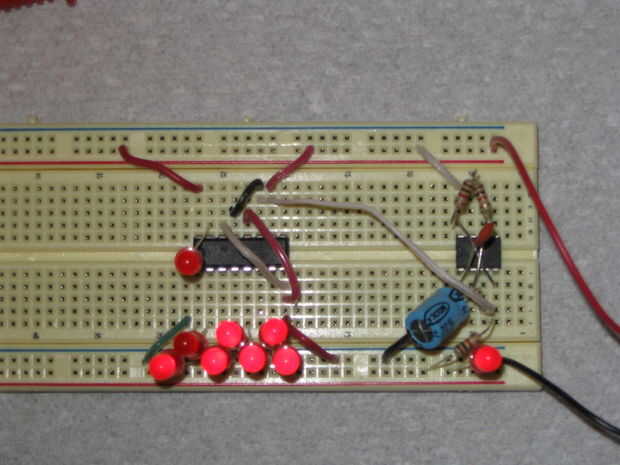

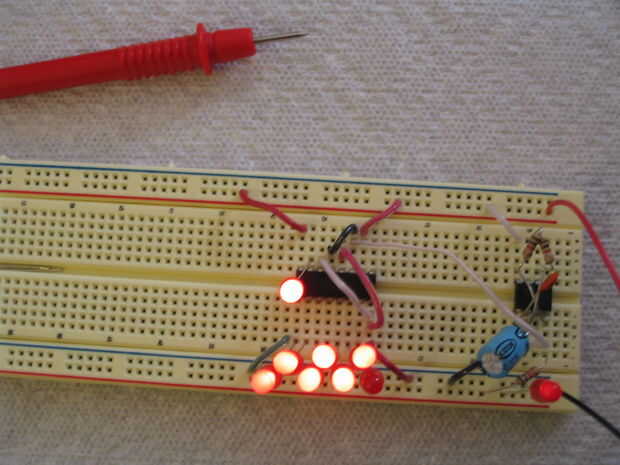

Una vez que el 555 está trabajando para su satisfacción, añadir la etapa contador binario. El pulso de salida del pin 3 del chip 555 se conectará al pin 11 de este chip para incrementar el contador. Tienes que consultar la hoja de datos para su ficha particular, pero para éste, el SN74HC590AN, tuve que conectan el contador y el reloj el registro. Hay formas de utilizar este chip que implican cambiar la cuenta del interna pero no el recuento mostrado, que es interesante desde la perspectiva informática, pero no muy relevante para este proyecto. Pin 12 (habilitar cuenta invertida) y el pin 14 (habilitar salida invertida) ambos se ataron al suelo, mientras estaba conectado pin 10 (inverted master reset / reloj claro) para suministrar.

No deje conectado demasiado tiempo, ya que no tienen ningún resistencias limitadoras actuales en el lugar. Y se desea conseguir en los próximos pasos!
