Paso 4: Lugar 555, transistores y contador binario

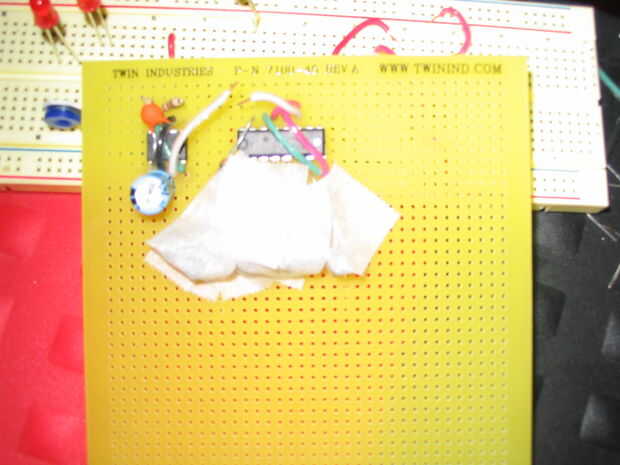

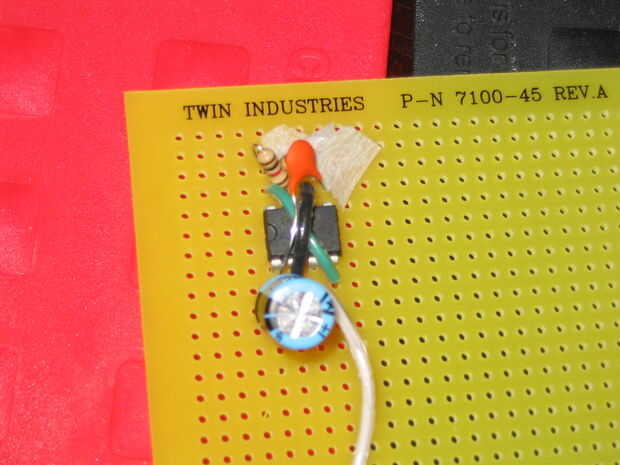

Inclinó los conductores de ambos chips a nivelarse con el protoboard como pude hacerlas. Si quieres ser más inteligente sobre el diseño que estaba, podría utilizar zócalos para los chips, pero la construcción tendría que cambiar significativamente si desea acceso fácil para reemplazar los chips si no.

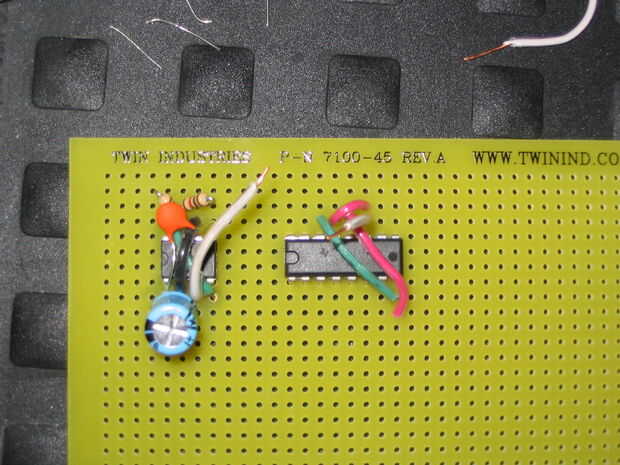

Los cables blancos en la imagen son la salida (555, izquierda) y el gatillo (contador, derecha). Si había planeado un poco más adelante, que sería un solo cable.

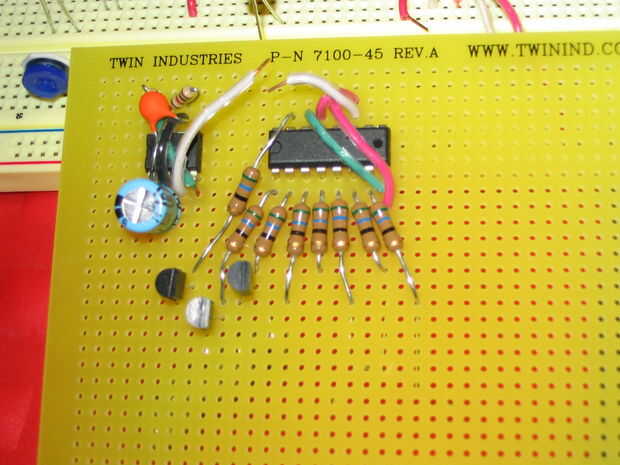

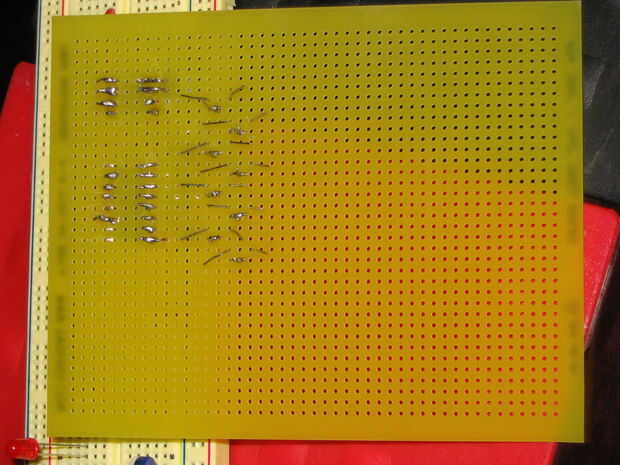

Después de las fichas, añadir las resistencias limitantes actuales para el contador binario. Estos no son técnicamente necesarios, pero sin duda agradezco tener robustos cables confeccionados que tuve que cortar o pelar. Usted querrá estas cintas, también. En una jugada afortunada, he alternado la colocación final de perno a través del tablero para que yo pudiera tener alguna esperanza de conseguir los transistores para. Una vez que se colocan hacia abajo con cinta adhesiva y soldar a los pines del contador y las bases de sus respectivos transistores. No utilizar demasiado calor por mucho tiempo o se te fríe el chip, transistor o ambos.

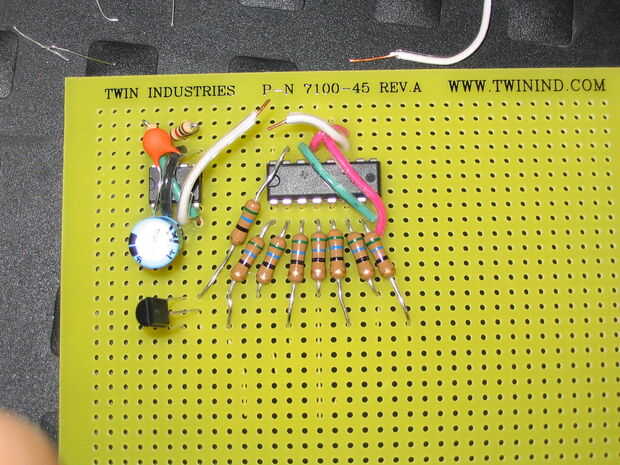

Después de que el primer grupo de resistencias está conectado, agregar el segundo set, cinta, soldadura. Estos se conectarán a los colectores de los transistores y proporcionan la mayor parte de la energía para nuestro LED.

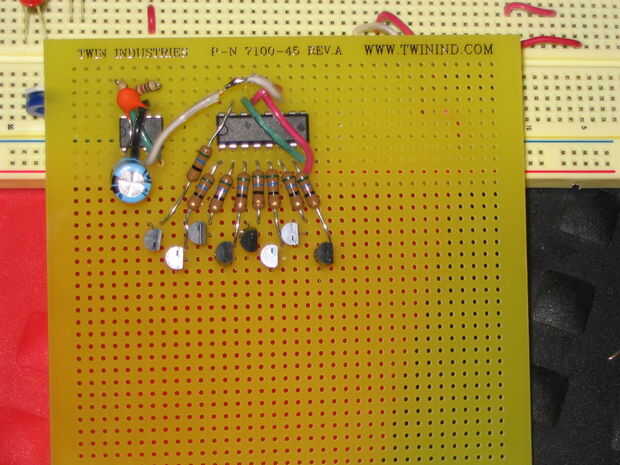

Las resistencias de 56 Ohm del contador binario se conectará a la base de los transistores, que van a quedar debajo de otro conjunto de resistencias, esta vez el 82 ohmios los, que irá directamente a la fuente de alimentación y en nuestros LEDs. Sólo no se verá muy bonita.
Este chip contador binario particular puede proporcionar suficiente corriente para encender los 8 LEDs de 20mA, pero ya que iba a estar ejecutando 32 en sistemas paralelos de 4, me decidí a utilizar transistores. Además, los transistores son aseados!
