Paso 1: Construir un rectificador puente de onda completa básico

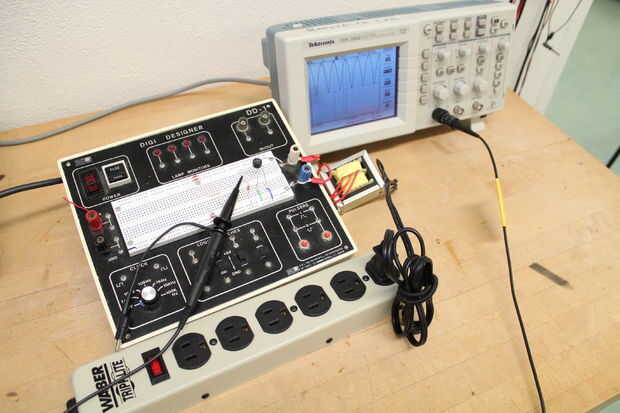

1. un transformador con una relación de giro de unos 6. Conecte el transformador a una regleta con un encendido y apagado interruptor de seguridad.
La tensión de la pared suele ser aproximadamente de 120 voltios en Estados Unidos. Este voltaje es demasiado grande para nuestra resistencia watt ¼ de manejar, así que vamos a utilizar un transformador para reducir la amplitud de la tensión en. Seleccionamos un transformador que tiene una relación de giro apropiado. Para los transformadores, el ratio de giro Nprimary /Nsecondary = Vprimary/Vsecondary. Vprimary = 120 v y se tiro para que Vsecondary ser 20V, por lo que nuestro transformador debería tener una tasa de giro de unos 6.
2. cuatro 1N4007 diodos o un puente rectificador.

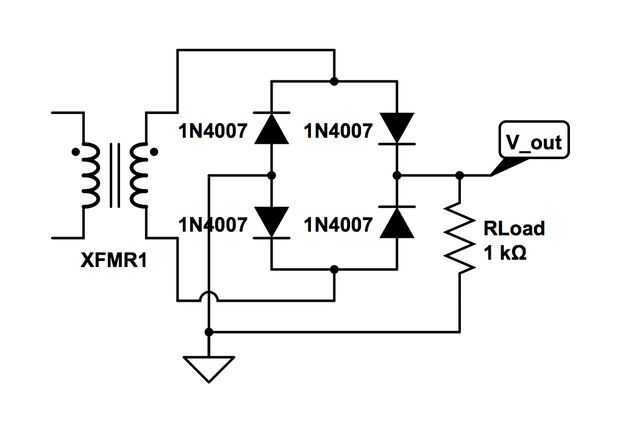

Nuestro diagrama muestra 4 diodos. Sin embargo, éstos pueden también reemplazarse por un puente rectificador como el que utilizamos en nuestro circuito en el laboratorio.

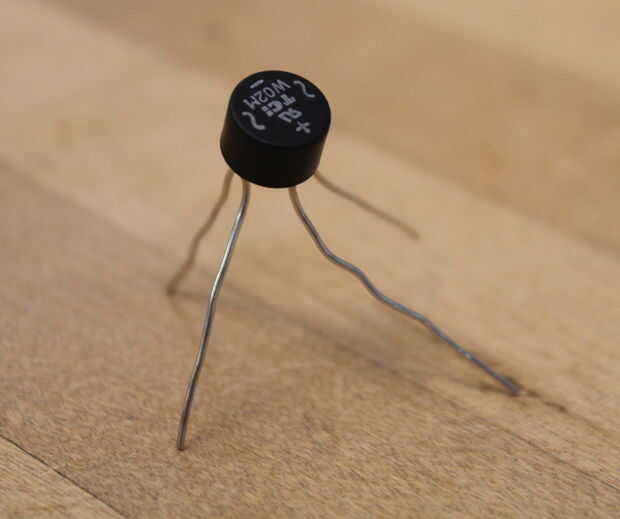

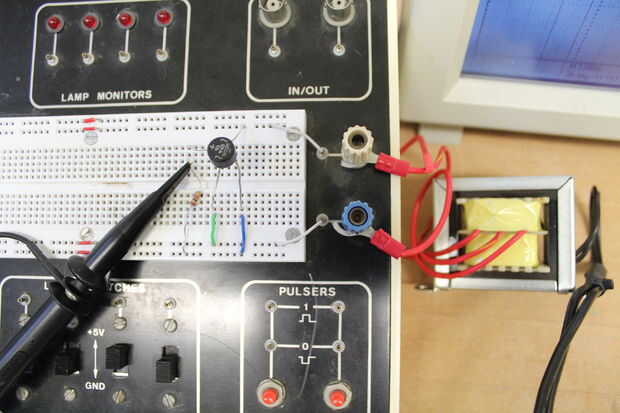

Cómo conectar tu puente rectificador: conectar las patas con los garabatos a las salidas del transformador, el lado negativo a tierra y el lado positivo al resto del circuito.
3. una resistencia de 1kΩ 1/4 Watt.
Importante: Al construir el circuito, asegúrese de que tiene la polaridad de los diodos correctamente. APAGUE SIEMPRE SU TOMACORRIENTE MÚLTIPLE ANTES DE MODIFICAR EL CIRCUITO.

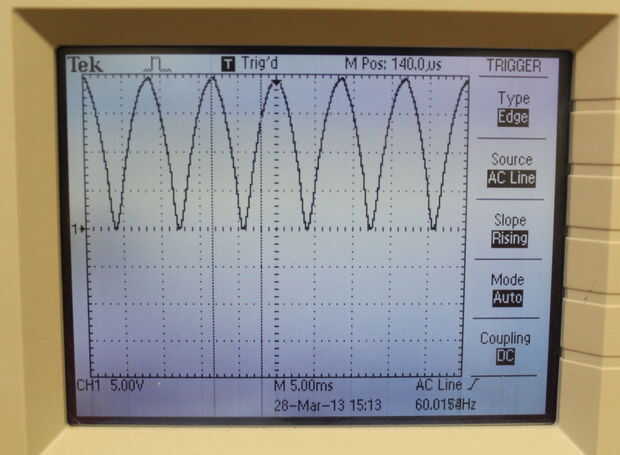

El gráfico de la tensión de salida debe aparecer que el valor absoluto de una onda senoidal con una amplitud de alrededor de 20 voltios. Este circuito elimina las partes negativas de la tensión. Sin embargo, la tensión conserva mucha de la variación. Podemos agregar otros componentes para hacer el voltaje menos variable.
