Paso 3: Añadir un diodo Zener

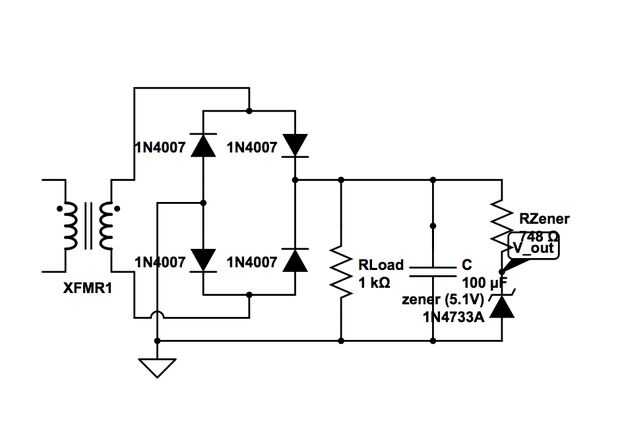

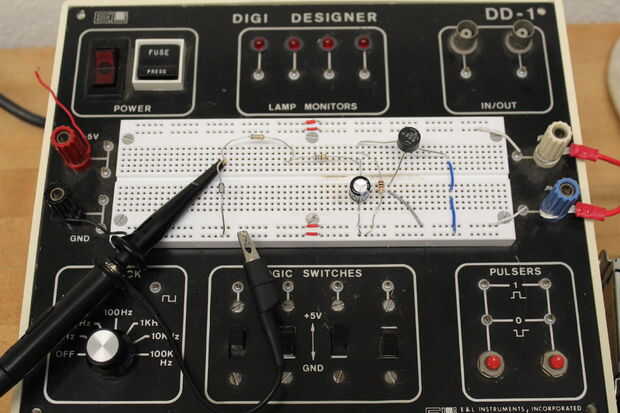

Añadir un diodo de zener de 5.1 V (hemos utilizado un 1N4733A) en serie con un resistor, R_zener (hemos utilizado un 68 Ω y 680 Ω resistor en serie). Estos dos componentes se deben agregar en paralelo con el condensador de 100µF.
Usted debe escoger un RZener representa el peor escenario, que es cuando la corriente se divide uniformemente entre la carga y el Diodo zener. Para una carga de corriente de 10 mA, el escenario del peor de los casos es de 20 mA a través del Diodo zener.
RZener = V * I = 15V * 0.02A = 750Ω a lo más.
RZener debe ser una resistencia de 1/4 W de no más 750 Ω. Utilizamos Ω 68 y 680 Ω resistencias en serie para obtener una resistencia equivalente de Ω 748 (Recuerde que las resistencias simplemente añadir en serie).
Importante: Asegúrese de que tiene la polaridad del Diodo zener correcta antes de encender la regleta. Fluye la corriente opuesta a la dirección que apunta el Diodo zener.

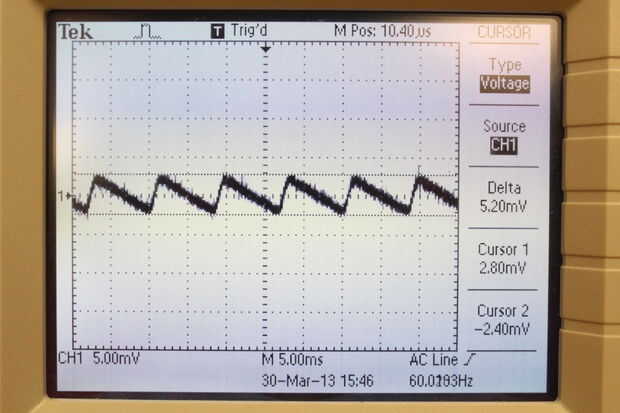

La tensión resultante hacia fuera debe tener un promedio de 5V y una pequeña ondulación.
2. una alternativa aún mejor al circuito con el Diodo zener está utilizando un regulador de 7805 Terminal en lugar de RZener y el Diodo zener.

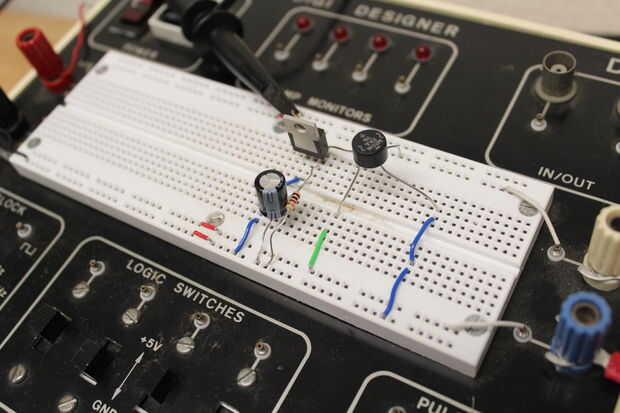

Quite su RZener y el Diodo zener. Conecte su terminal regulador de 7805 en paralelo con el condensador.
Cómo conectar su 7805:

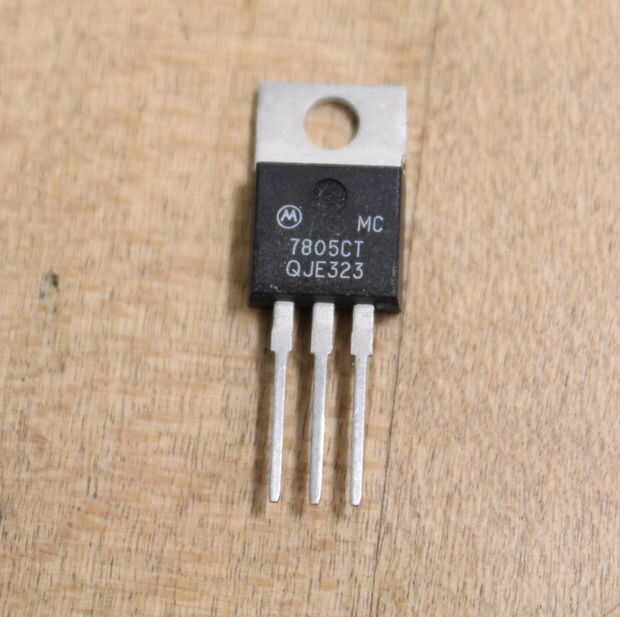

De izquierda a derecha, los 3 terminales son su entrada, salida y común.
ENTRADA debería estar enlazada al condensador. COMÚN debe gancho al suelo. Y salida debe ser su V_out que es medido por el osciloscopio.

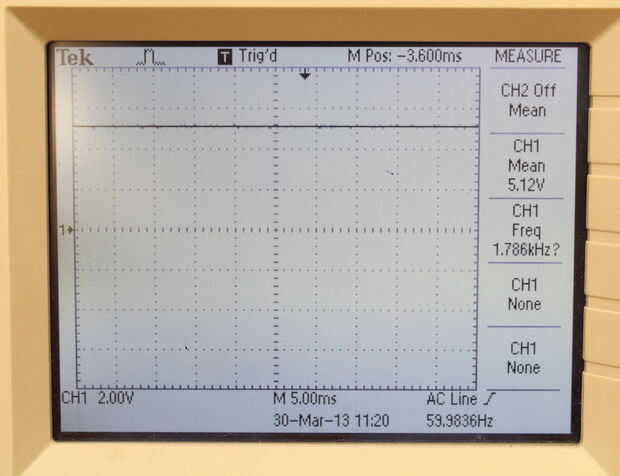

Se debe observar una señal plana de acerca de 5V sin ondulaciones y sólo algo de ruido.
¡ Felicidades! Has creado tu fuente de alimentación 5V DC de la tensión de la pared!
