Crear una función de catálogo de bosquejo (3 / 6 paso)

Paso 3: El bosquejo del espejo

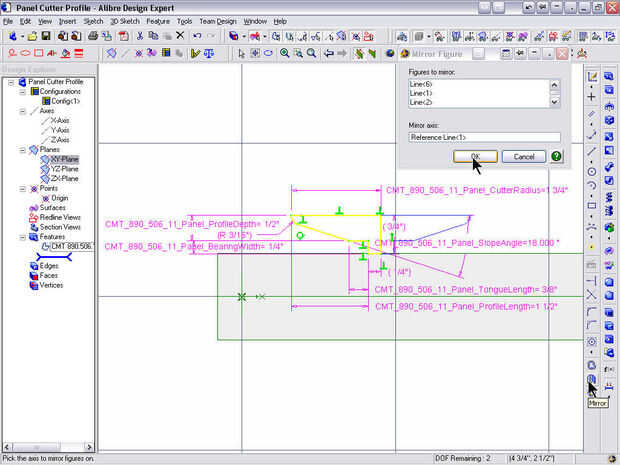

Espejo el dibujo seleccionando el icono de espejo para abrir el cuadro de diálogo de la figura del espejo; seleccionar las figuras a espejo que son las figuras del boceto para el perfil de corte; Haga clic en el eje del espejo: caja de la ventana de diálogo de la figura del espejo; y luego seleccione la línea de referencia sólo se puede convertir para el eje del espejo. Cuando la vista previa muestra correctamente la figura duplicada, seleccionar el botón OK en el diálogo de la figura de espejo para crear las figuras espejadas.

Habrá una serie de iconos de restricción simétrica ya restringen las nuevas cifras a las figuras originales simétricamente sobre el eje del espejo.

Sería prudente guardar el archivo de parte en este punto. Ya que no existe ninguna característica creada a partir de este bosquejo, parece estar vacío excepto el bosquejo que aparece en el explorador del diseño. Usted puede guardar el archivo de la parte bajo el mismo nombre que desea utilizar para la función de catálogo ya que tienen sufijos de nombre de archivo diferente. Es el sufijo de la función de catálogo. AD_PCF y serán los únicos archivos que se muestran en el cuadro de diálogo para insertar una función de catálogo.
