Crear una ni puerta! (2 / 4 paso)

Paso 2: El esquema

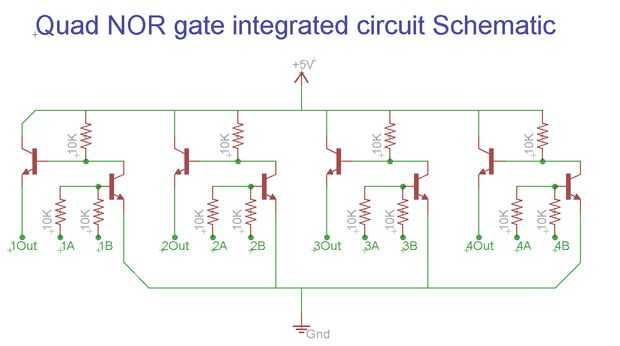

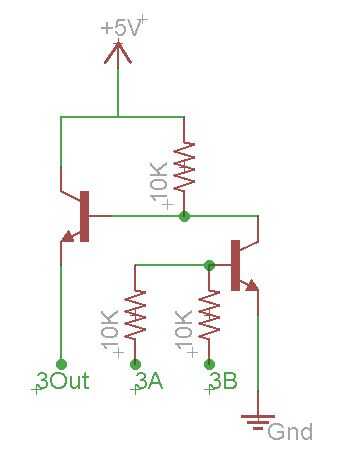

El esquema de una puerta NOR se muestra más arriba, así como el esquema de un genérico ni cuádruple puerta IC. Este último es bastante grande, por lo que manualmente he insertado más abajo.

¿CÓMO FUNCIONA ESTO?
La función de una compuerta NOR es el siguiente:

  • Cuando ambas entradas A y B están bajas, nuestra puerta ni salidas a 1 (estado alto)
  • Si cualquiera A o B es alto, nuestra puerta ni salidas a 0 (estado bajo)
  • Y por último, si ambas entradas A y B son altos, nuestra puerta NOR es la salida un 0 (estado bajo)

Podemos ver esto ilustrado en el siguiente gráfico:



Imagen tamaño completa a continuación:



Con estos esquemas, se puede construir una puerta NOR, o 2 mil!
Ser creativo y compartir algunas fotos de los tuyos!
