Paso 4: Crear el PCB de uva y pegar en la pared
Paso 1

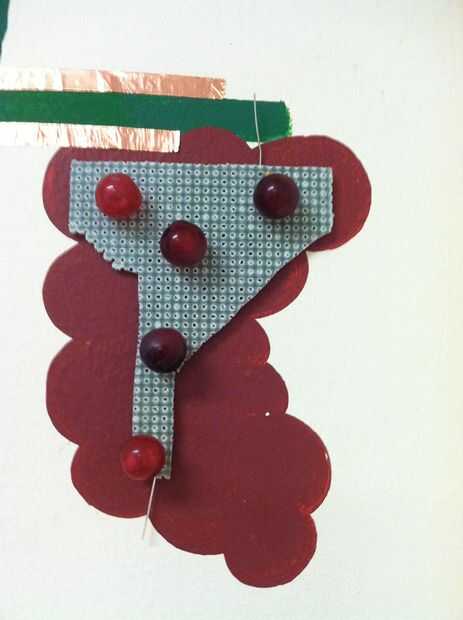

Tome un pedazo de perfboard y puesto que contra la pared en una de la pintadas uva racimos. Podrá ver a través de los agujeros en el perfboard para ver dónde están los bordes de las uvas pintadas. Utilizando un lápiz, más o menos delinear la forma del racimo. Es mejor medir algo más pequeño que el tamaño real de racimo puesto que de esta manera será más fácil cubrir con pasta de modelado más adelante.
Paso 2
Corte el perfboard a lo largo de las líneas que trazaste.
Paso 3
Utilizando el diagrama del circuito en las imágenes de arriba, coloque los LEDs en el perfboard dondequiera que usted tiene gusto. Conecte el pin positivo en el primer LED a un extremo de la resistencia girándolas juntas. Luego, conecte el pin negativo del LED a la patilla positiva en el LED siguiente girándolas juntas. Continúe esto hasta que todos los LEDs están conectados entre sí en serie.
Paso 4

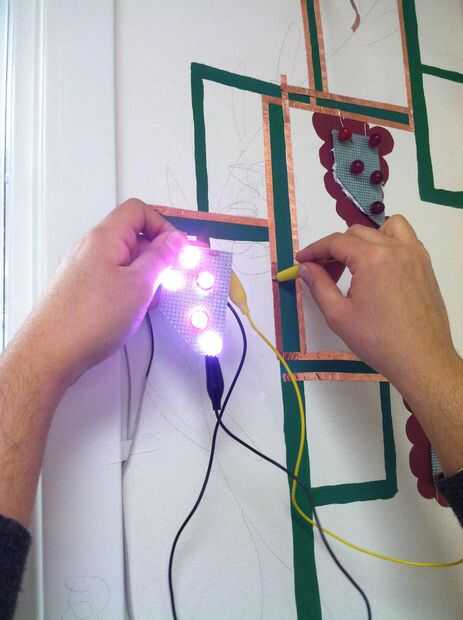

Antes de soldar cualquier cosa entre sí, prueba de lo que usted ha creado con el poder que viene desde el adaptador de pared. Si todo funciona, pasemos a las conexiones de soldadura juntos.
