Crear una pluma de impresión 3D (3 / 5 paso)

Paso 3: electrónica

Lo que usted necesita:

herramientas:

1. Cortadores de alambre
2. Peladores de alambre
3. Cinta aislante
4. Soldador y flex
5. Multi medidor para verificar la resistencia

6. Tijeras

Materiales:

1. Alambre
2. Extremo caliente

3. Thermoresistor

4. Batería con batería de hasta 12V, no conecte la red como usted podría conseguir zapped, existe la posibilidad del metal pelado electricidad a usted llevar a cabo.
5. Resistor variable
6. Transistor
7. Presione el botón
8. Interruptor
9. Motor
10. Pequeñas baterías para 2 baterías aa.

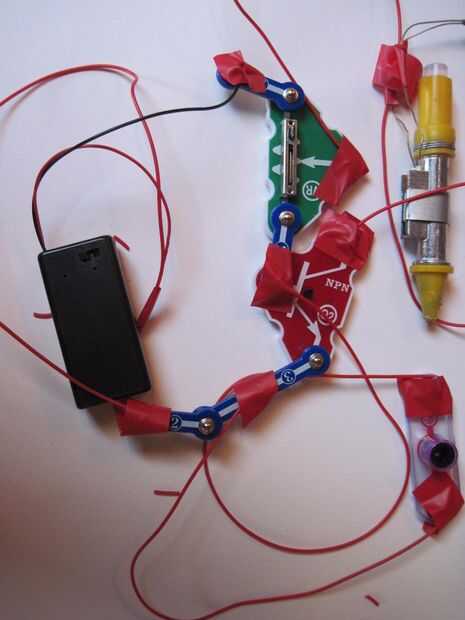

Sensor de temperatura:

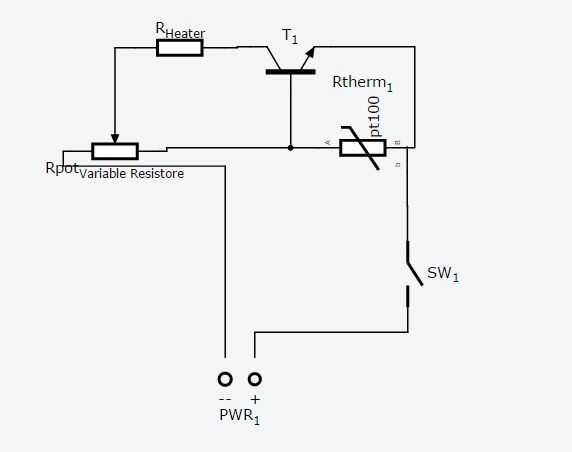

1. Tras el vertedero dibujo Coloque la pila o fuente de alimentación al interruptor en el lado positivo. luego conecte el cable de enfrente del conmutador deslizante para la thermoresistor y seguir el cable en el lado izquierdo superior del transistor para crear un circuito en paralelo. De la conexión del media del transistor fíjela hacia abajo a la thermoresistor por lo que crea un circuito en paralelo.
2. Añadir un hilo a la resistencia variable, de la thermoresistor.
3. Con el transistor fije un alambre a la derecha del transistor y esto al final caliente. Añadir a continuación el siguiente lado del extremo caliente al perno ajustable para la restauración de la variable.
4. Conectar la resistencia variable restante pin al - lado del paquete de energía o batería

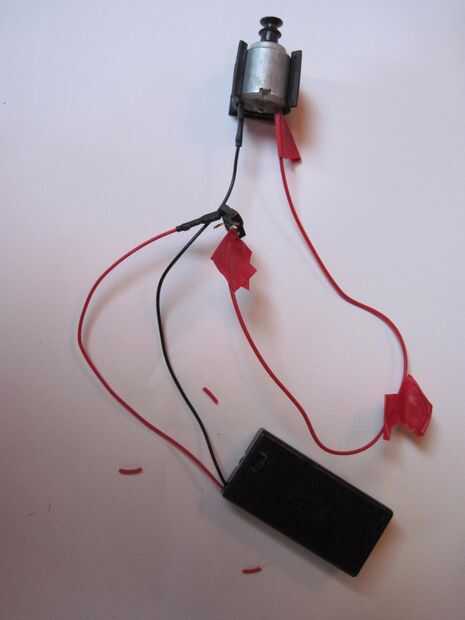

Controlador de motor:

1. Conecte el interruptor del empuje a la batería. Y luego conectar el lado opuesto del motor.
2. En el otro lado del motor se conecta a la batería para que el circuito está completo

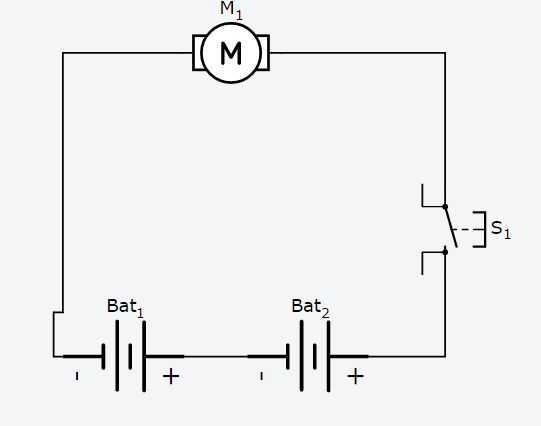

3. Utilice el diagrama de cableado (ver uno con el motor en él).
