Paso 9: opciones

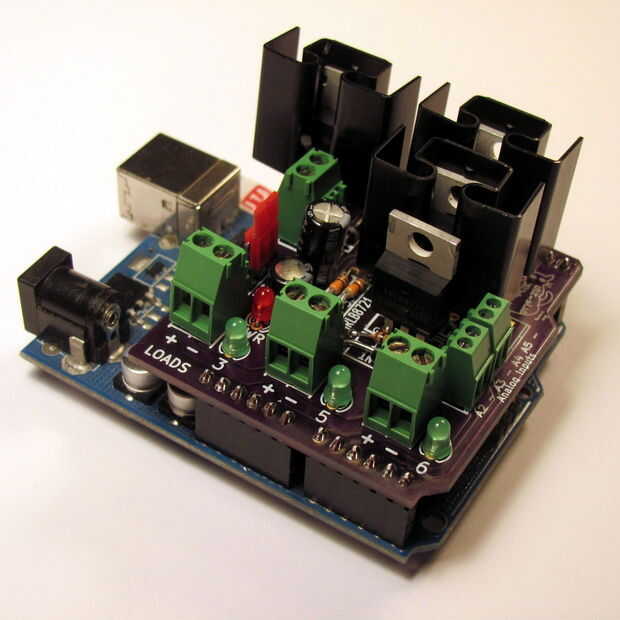

He trazado la junta puede utilizar protectores de calor para el regulador de voltaje y dos de los MOSFET si se dibuja la suficiente carga para calentar para arriba. Los rastros en el PCB son 80 milésimas de pulgada de anchos, por lo que la corriente total sería limitado por ésos a varios amperios.
Es probable que las cargas que se desea controlar ser desencadenadas por algún tipo de entrada.
- Luz controlada por un resistor de foto
- Velocidad del ventilador controlada por un potenciómetro.
- Solenoide controlado por un dector de presión.
- He trazado tres entradas analógicas en el lado de la junta con espacio para que pueda añadir cabeceras, terminales, o simplemente soldar cables en lugar de 0,1".
También he puesto dos de las entradas analógicas y una tierra que puede conectar un sensor de temperatura TMP36 como potenciómetro en un arreglo de alimentación señal de tierra. Basta con establecer pin A4 pinMode salida y digitalWrite lo alto suministro de 5 voltios. Usar pin A5 para leer la señal y la tierra para la tierra.
