Crear y utilizar un MOSFET Arduino Shield (1 / 9 paso)

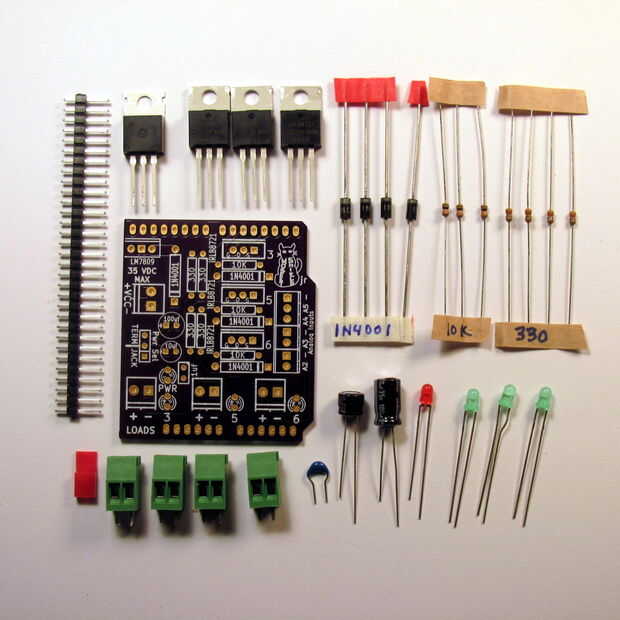

Paso 1: Reunir las piezas, herramientas y suministros

Usted puede construir este circuito con un número de varias partes, pero estos son los que he encontrado para trabajar:

PCB:

Piezas de digikey:

  • 3 - MOSFET IRLB8721, IRLB8721PBF-ND
  • 4 - CAJA DE BORNES 2POS DE 3,5 MM, ED1514-ND
  • 1 - regulador de tensión LM7809, LM7809ACT-ND
  • 1 - 100 uf 35V Cap, 93-1081-ND
  • 1 - 10 uf Cap, P997-ND
  • 1 - 1 uf 50V de Cap, 478-7667-ND
  • 3 - el diodo 1N4001, 641-1310-1-ND
  • 3 - resistencia K 10, 1/8W, CF18JT10K0CT-ND
  • 1 - resistencia de 1K, 1/8W
  • 3 - 330 resistor, 1/8W, CF18JT330RCT-ND
  • 1 - 3mm LED, rojo, 160-1955-ND
  • 3 - 3 m m LED, verde, 160-1710-ND
  • 1 - desviación de potencia, 2-881545-2-ND
  • 1 - RÚBRICA CONEC. 100" SNGL STR 40POS, S1012EC-40-ND

Opcional:

  • 2 - CONN TÉRMINO BLOQUE 2,54 MM 2POS PCB, ED10561-ND
  • 1 - CONN TÉRMINO BLOQUE 2,54 MM 3POS PCB, ED10562-ND

  • Calor se sincroniza, HS198-ND (con encabezados analógicos instalado, ajuste sólo voluntad en uno de los MOSFETs).

Herramientas y suministros:

Para mis talleres, uso de SparkFun ToolKit de principiante que tiene más de lo que necesitas:

  • Soldadura de hierro.
  • De la soldadura
  • Pinzas para alambre
  • Desoldering braid (esperemos que no necesite, pero nunca se sabe).

Un kit para este proyecto está disponible en Tindie.com. Comprando el kit para ahorrar el tiempo y el gasto de ordenar de varios proveedores diferentes y evitar la prima mínima del orden de PCB. Usted estará también ayudando me desarrollar y compartir otros proyectos!
