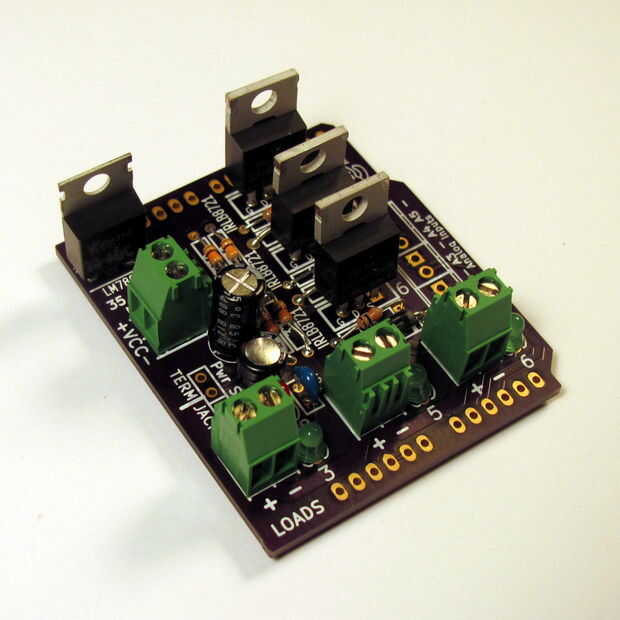

Paso 5: MOSFET regulador de voltaje y potencia puente
El caballo de trabajo del circuito es el metal – oxide – semiconductor transistores efecto de campo (MOSFET). Actúan como un interruptor para la fuente de alta corriente, usando la señal digital de Arduino como el control. Usted puede aprender más sobre cómo funcionan en el http://en.wikipedia.org/wiki/MOSFET.

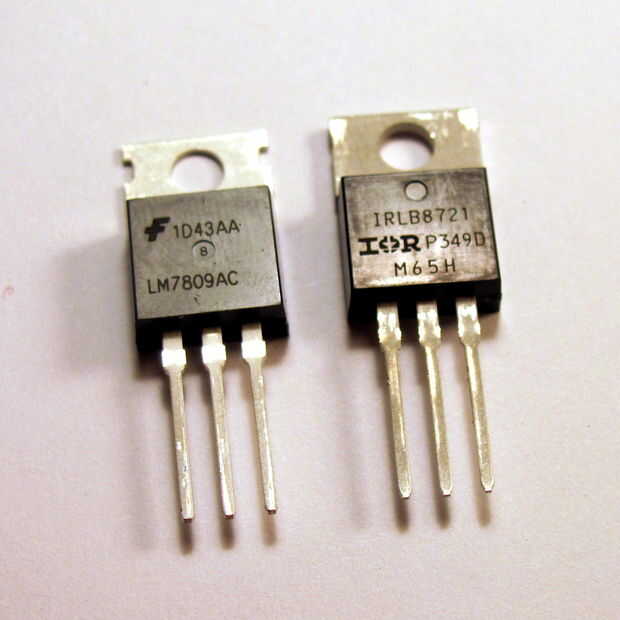

Necesita identificar cuidadosamente la diferencia entre el regulador de tensión LM7809 y los tres MOSFET de IRLB8721 ya que vienen en el mismo paquete TO-220 y parecen bastante similares a excepción de las marcas (ver fotografía).
También tenemos que permitir la elección de potencia de entrada entre terminal de shield y conector de barril de Arduino. Un segmento de 3-pin fuera el jefe del perno del clip y soldadura en lugar adyacente a los condensadores de 10uF y 100uF.
