Paso 8: uso

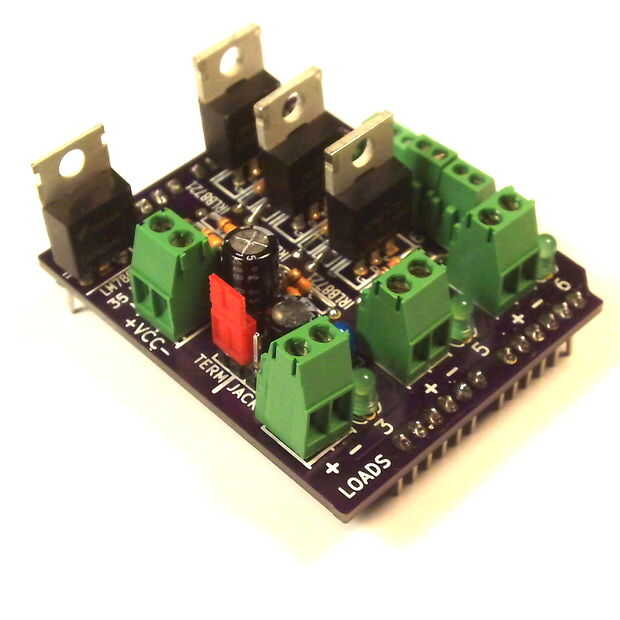

Fuente de alimentación:
- Puede conectar hasta 30 VCC a la terminal. Este poder de voluntad el Arduino con 9V por Vin.
- Con el selector de potencia al "Término", se suministra el voltaje de entrada a los MOSFETs.
- Con el selector de potencia a "JACK", la salida de 9V regulados también se suministra a los MOSFETS (límite de 1A).
- Puede proporcionar hasta 12 v DC a la Arduino a través de conector de barril de 2,1 mm de Arduino. Con el selector de potencia a "JACK", la de 12 voltios se suministra a los MOSFETs por Vin.
El LED rojo se iluminará cuando el circuito está alimentado de cualquier manera.

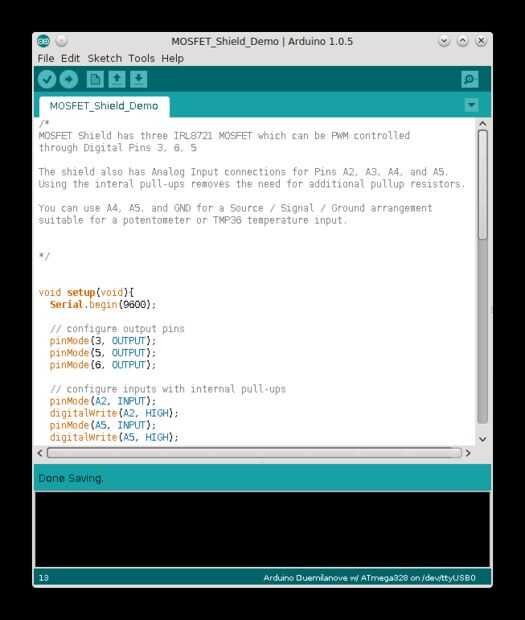

Código:
Los MOSFETs están conectados a Arduno pins PWM digitales 3, 5 y 6. Éstos deben establecerse a la salida:
pinMode(3, OUTPUT);
Entonces puede controlar la salida de lo MOSFET usando cualquiera:
digitalWrite(3, HIGH); // fully on analogWrite(3, 124); // PWM values from 0 - 255
Feliz MOSFETting...
Si puedes construirán y utilizar, hágamelo saber para qué y cómo fue!
-Ken
