Paso 6: Creación del circuito de LEDs y señales digitales

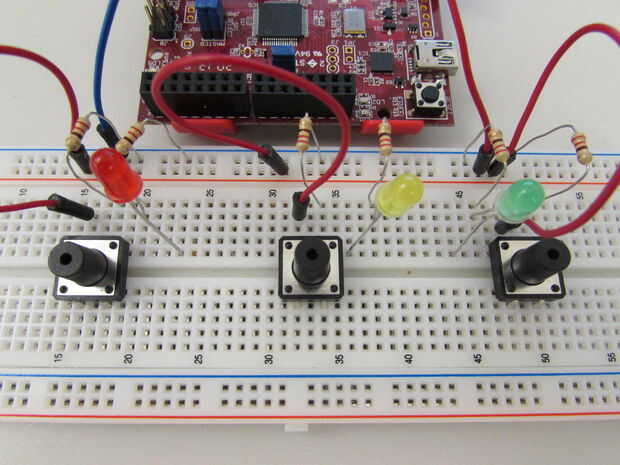

Para la parte visual del circuito (que implica los LEDs, aunque no lo creas) Coloque un LED al lado de cada botón. Conecte un resistor de 220 ohmios desde el lado del cátodo de cada LED para el carril de la energía negativa.

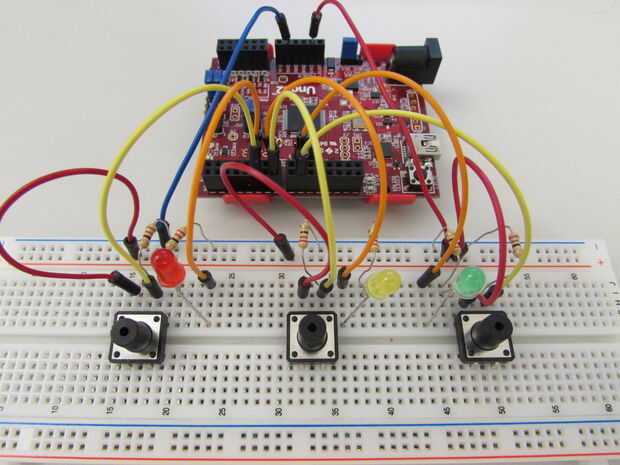

Pero mientras esto se ve bien, nos no hace ningún bien si no podemos dar o recibir cualquier señal de nuestro circuito. Para remediar esto, ejecutar un cable de puente desde el lado del ánodo de cada LED a su propio pin digital en el Uno32 así como un cable de puente desde la tierra de cada botón a su propio pin digital en el Uno32. Usé los pines 5, 7 y 9 para los botones y pins, 31, 33 y 35 para los LEDs.
