Paso 8: Parte SENSOR Montaje--cama crecer--del jardín de balcón
En orden para realizar correctamente los sensores deben instalarse y a prueba de fugas. Usando los tamaños de orificio correcto y sellador es una muy buena idea. Si el agua debe penetrar el bloque de transición que sea forma de los sensores de las conexiones entre puntos se dejan de funcionar y necesitan ser reemplazados. En los sensores de tiempo no informe lecturas todas las conexiones deben comprobarse y probado para determinar las señales están siendo envío y recibieron.

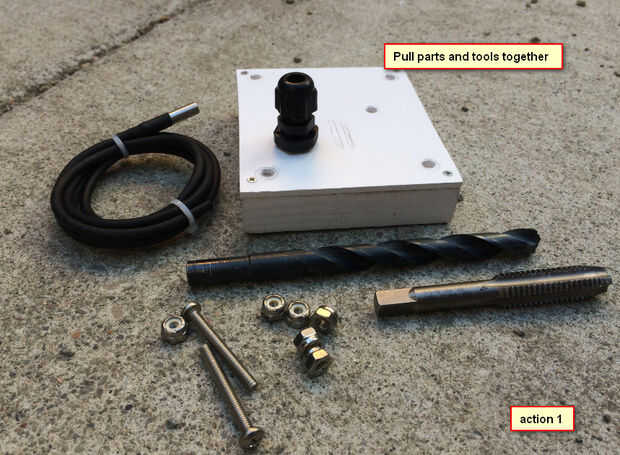

ACCIÓN 1--
Junte las piezas y herramientas.
PARTES:
1 - transición bloque creado en el paso 7
1 - Sensor de temperatura impermeable DS18b20
2 - #8-32 x 1.75 - en cabeza de la cacerola de acero inoxidable llave coche estándar (SAE) tornillos de máquina
http://www.lowes.com/pd_115214-37672-828485___?Ntt=%238-32+x+1+3%2F4-in+pan-head+stainless+steel&UserSearch=%238-32+x+1+3%2F4-in+pan-head+stainless+steel&productId=4185017#8-32+x+1+3/4-in+pan-head+stainless+steel
#8 acero inoxidable estándar (SAE) Nylon Inserte las tuercas de fijación
http://www.Lowes.com/pd_455299-37672-829712___?PR...
PG7 Al conector glándula negro
http://www.Amazon.com/Black-Plastic-Waterproof-Connectors-glands/DP/B00841YHHY
HERRAMIENTAS:
Herramienta rotativa de alto rendimiento 4000
http://www.Dremel.com/en-US/Tools/pages/ToolDetail.aspx?pid=4000#.VezW6xFViko
654 1/4" poco recta Router
http://www.Dremel.com/en-US/Accessories/pages/productdetail.aspx?pid=654
Vermont American 21670 tamaño 1/2 x 13 NC Tap 27/64 de pulgada Taladro broca combinada
http://www.Amazon.com/Vermont-American-21670-64-inch-Drill/DP/B000BQSJDI
ACCIÓN 2--

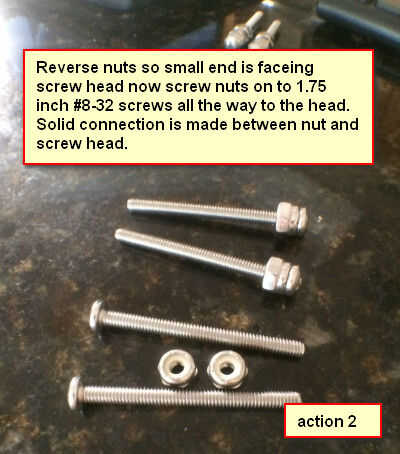

Invierta las tuercas para que extremo pequeño es la cabeza del tornillo faceing.
Atornille las tuercas a 1,75 pulgadas tornillos #8-32 a la cabeza.
Conexión sólida se realiza entre la tuerca y el tornillo de la cabeza.
ACCIÓN 3--

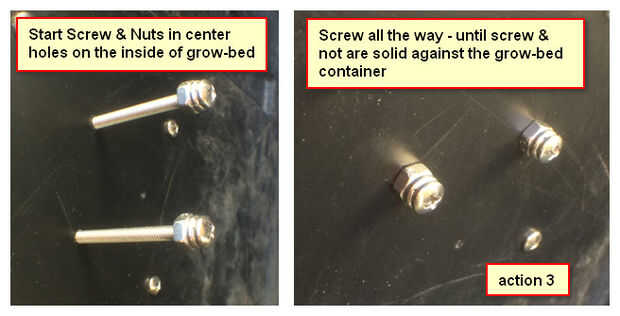

Empezar a tornillos y tuercas en orificios en el interior de la cama crecer.
Tornillo completamente - hasta el tornillo y no son sólidos contra el contenedor de crece-cama.
ACCIÓN 4--

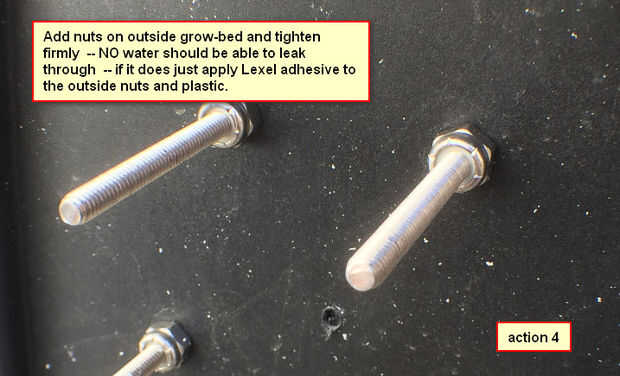

Añadir las nueces en lecho de crecer fuera y apriete firmemente.
Agua NO debe ser capaces de escaparse a través de
Si sólo aplique adhesivo de Lexel el tuercas y el plástico exterior.
ACCIÓN 5--

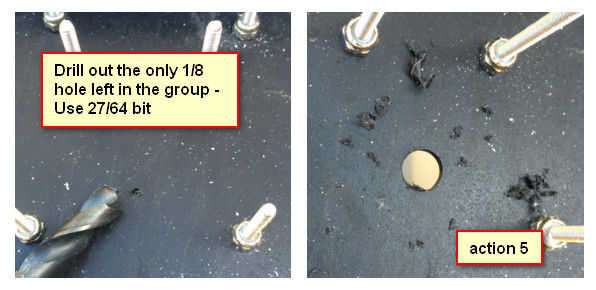

Perfore el agujero de solo 1/8 a la izquierda en el grupo - usa 27/64 bit.
ACCIÓN 6--

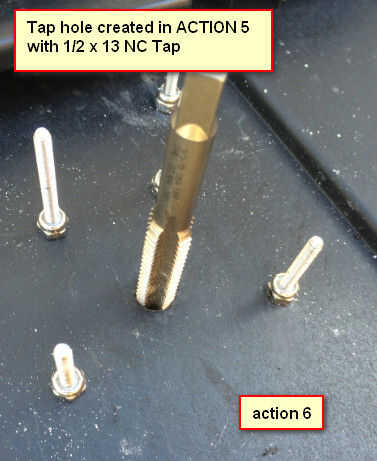

Toque el agujero creado en acción 5 1/2 x 13 NC Tap.
ACCIÓN 7--

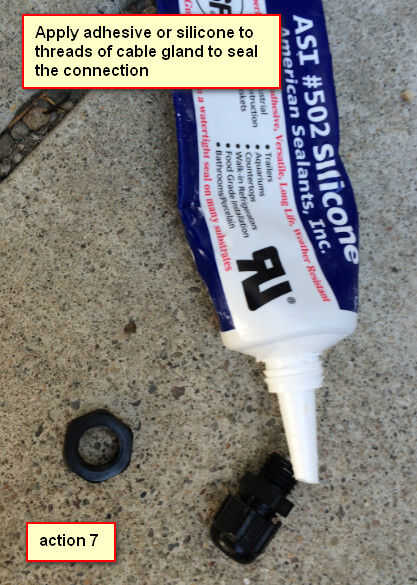

Aplicar pegamento o silicona a la rosca de prensaestopas para sellar la conexión.

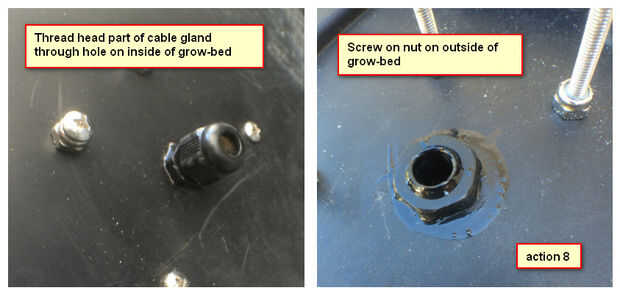

ACCIÓN 8--
Del hilo de rosca principal parte de la glándula de cable a través del orificio en dentro de la cama de crecimiento.
Tornillo tuerca en fuera cama crecer.

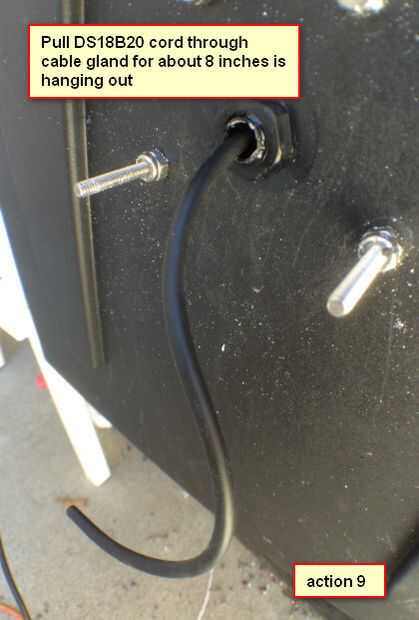

ACCIÓN 9--
DS18B20 cordón a través de la glándula de cable para cerca de 8 pulgadas está colgando hacia fuera.

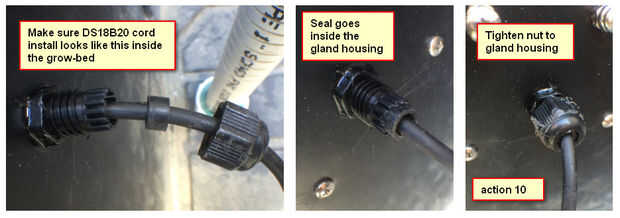

ACCIÓN 10--

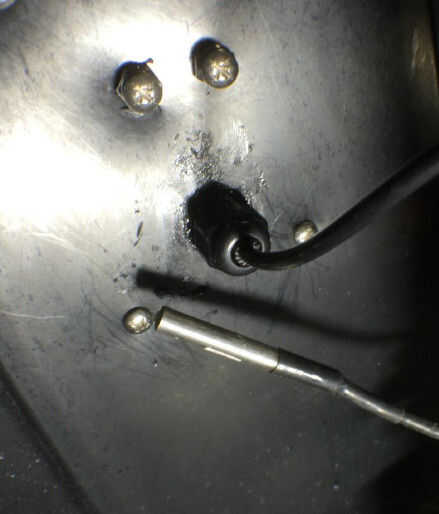

Asegúrese de que cable DS18B20 instalar parece que esta dentro de la cama de crecimiento.
Sello va dentro de la caja de la glándula.
Apriete la tuerca a la vivienda de la glándula.

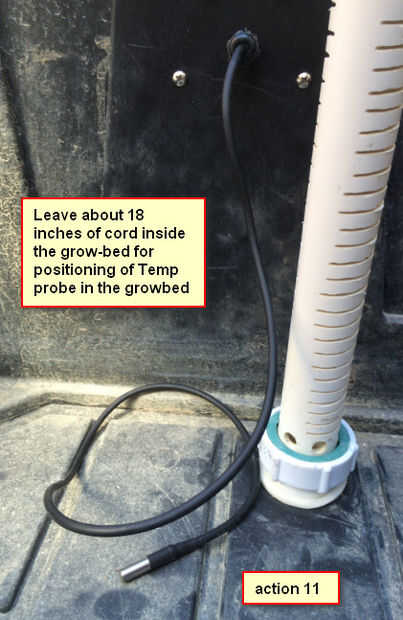

ACCIÓN 11--
Deje aproximadamente 18 pulgadas de cable dentro de la cama de crecimiento para la colocación de la sonda de Temp en la growbed.

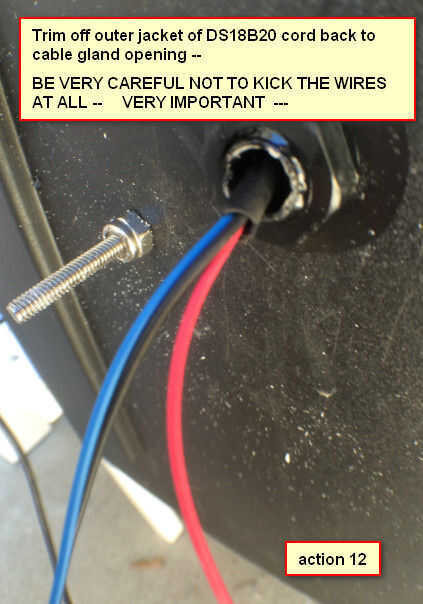

ACCIÓN 12--
Corte chaqueta externa del DS18B20 cable de apertura de la glándula de cable
TENGA CUIDADO DE NO PONER LOS CABLES EN TODOS
MUY IMPORTANTE
ACCIÓN 13--

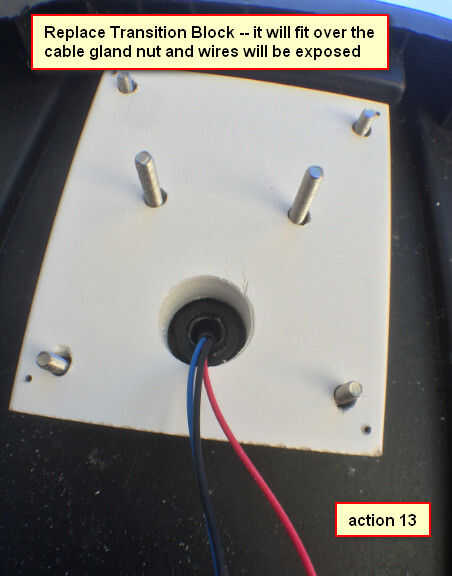

Reemplazar transición bloque--que se ajusta sobre la tuerca de glándula de cable y los cables se expondrá.
ACCIÓN 14--

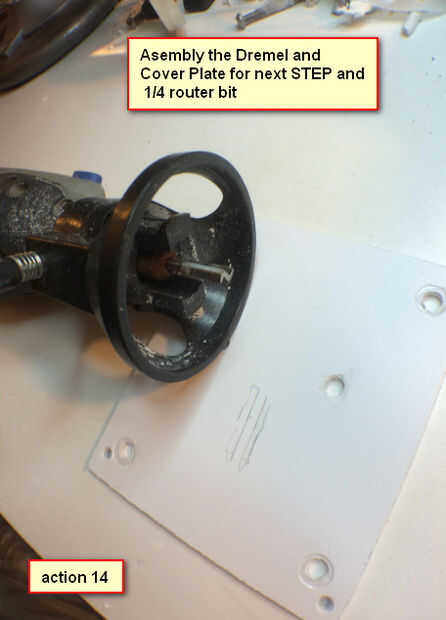

Operario de montaje la Dremel y placa de la cubierta para el paso siguiente y router de 1/4 poco.

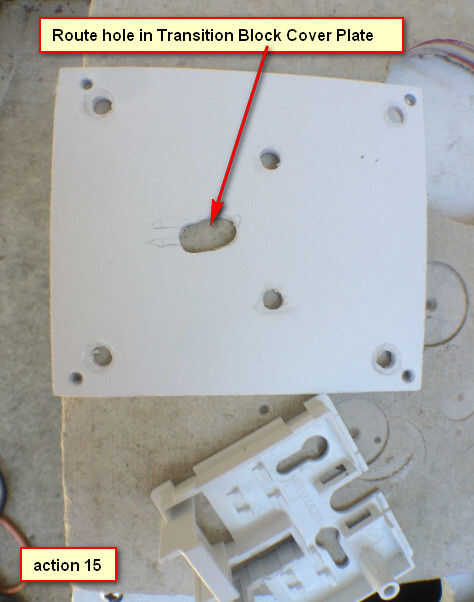

ACCIÓN 15--
Agujero de ruta en la placa de cubierta del bloque de transición.
ACCIÓN 16--

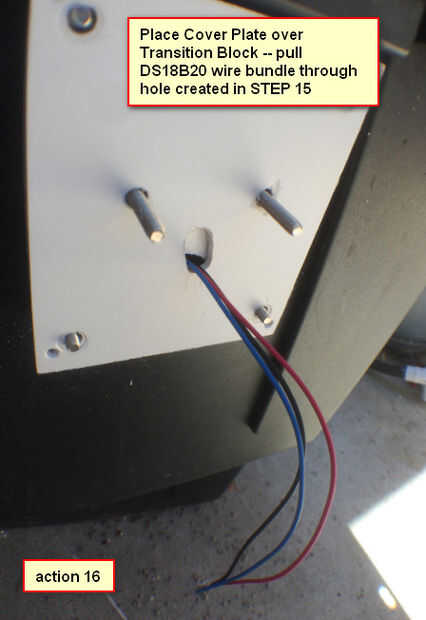

Coloque la placa de cubierta sobre el bloque de transición--conjunto de cable de tirón DS18B20 orificio creado en el paso 15.
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
