Paso 3: Elegir varias rutas y les de soldadura.
Ahora que ya tienes trabajo componentes su tiempo para decidir cómo colocar su
componentes dentro de los límites de la placa de circuito elegido. También debo mencionar
pudiendo grabar su propio diseño de PCB probablemente ahorra mucho tiempo y segundo
conjeturando. Sin embargo me falta esa habilidad, así que decidí utilizar los cables de mi LED
y varios otros componentes para hacer las conexiones de soldadura.

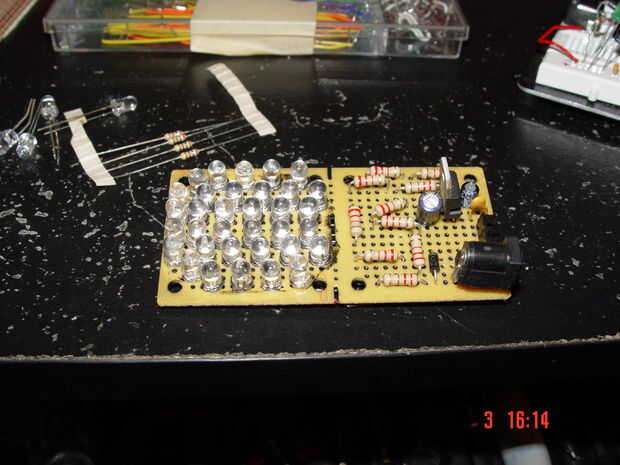

Configurar mi alimentación en primer lugar, asegurándose de mantener juntos los componentes
y bien alineada para limitar los alambres cruzan no debe cruzar. Pero también dejando
suficiente espacio para las resistencias de ajuste así. Asegúrese de que los componentes son
conectados en el orden correcto como cuando usted verifique en su protoboard. Una vez hecho
su decisión de diseño, listo para la soldadura de la fuente de alimentación en su lugar.
Ahora su lista para colocar el LED según las secuencias hemos verificados en nuestro
protoboard. Averiguar la manera más eficiente para todos lo LED de caber en la placa de circuito

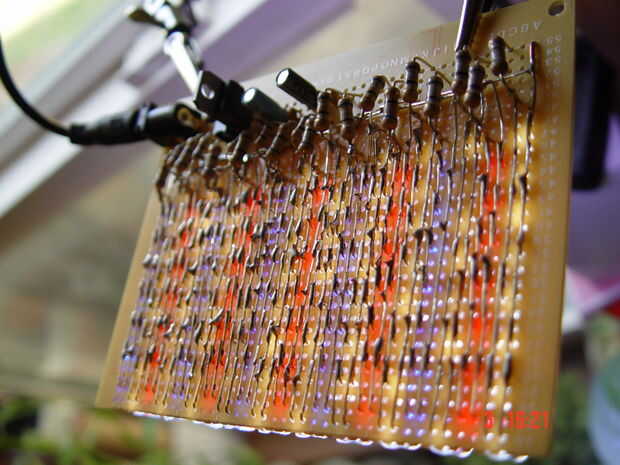

cadena por cadena. Una vez que hayas visualizado donde los conductores van a caber tu listo
cortar el exceso conduce y soldar los componentes como mejor parezca. No se olvide de la soldadura
los ánodos a las resistencias y los cátodos a negativo viene de tu poder
de la fuente. Este es el paso que requiere mucha paciencia e imaginación.
Una vez que tienes tu primera cadena soldada, funcionamiento eléctrico y asegúrese de que se ilumina.
Este paso es probablemente innecesario, pero lo que me salvó un montón de segunda adivinar.
Con cada cadena después de soldados, se trata de cómo me di cuenta que había volteado un
LED por lo que no conseguía poder en demasiadas ocasiones.
Mantener a soldar hasta que te quedas sin las cadenas de LED que usted preparado previamente.

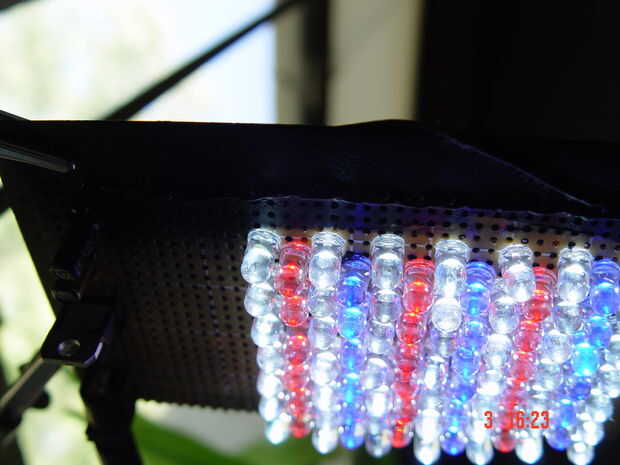

Una vez que termine los tienes bastante su producto terminado.

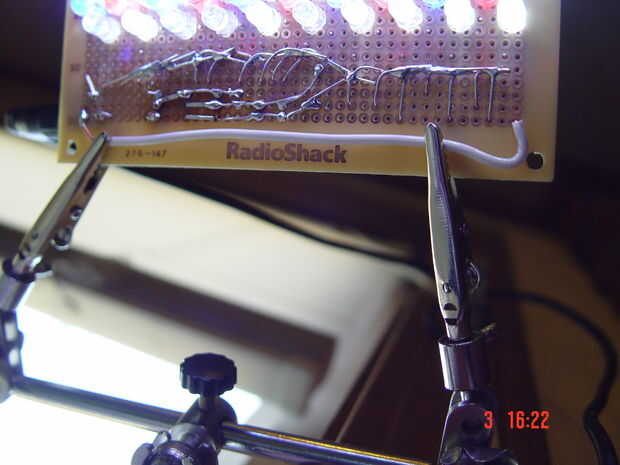

No tenga miedo de jugar con su lay outs antes de soldarlos. Como se puede ver

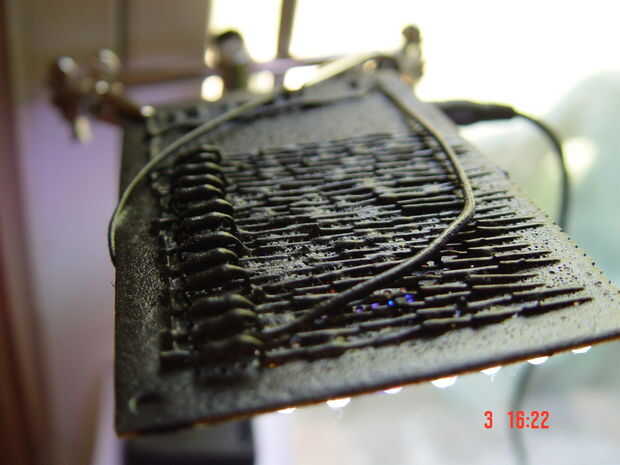

en mi tanto mi luz versiones posteriores tomé algunos caminos muy diferentes. Utilizar ambos lados de
la placa de circuito; duplica su área de trabajo y hace que el plomo funciona mucho más limpio
y menos probable que cruzar y cortocircuitar su diseño.
