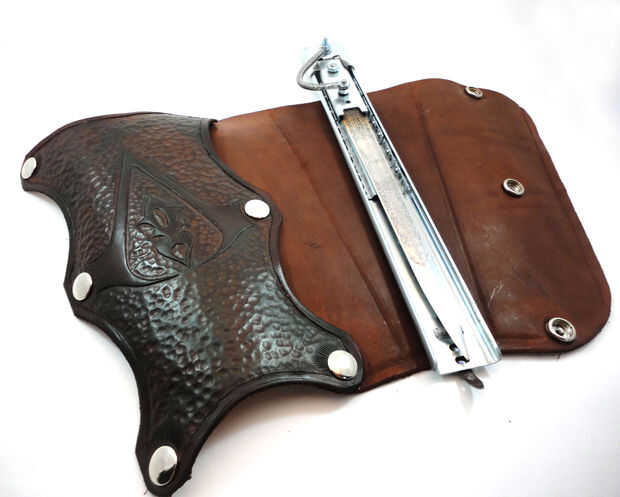

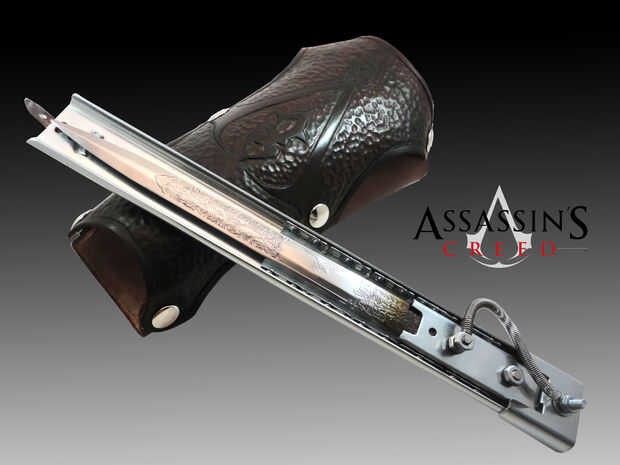

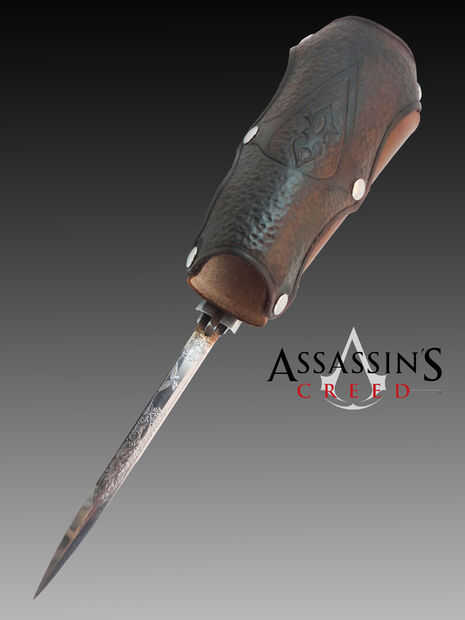

En este Instructable yo se se le enseña a construir una réplica del trabajo de la hoja oculta de Assassin's Creed video juego de la serie. No se deje intimidar por el número de pasos, este es un divertido proyecto que sólo le llevará unos días en su taller y sólo debe costar alrededor de 30 o 40 dólares.
Mis objetivos de diseño para este proyecto:
- Quería la hoja oculta para ser funcionales, (para extender o retraer moviendo mi mano o la muñeca).
- Quería que se vea tan bonito y tan real como sea posible.
- Yo quería que fuera fácil de construir.
- No quiero que requieren una gran cantidad de piezas especiales o herramientas.
El proceso de hacer la hoja oculta se puede dividir en dos partes principales:
- Construir el mecanismo de la hoja (pasos 2-6)
- Hacer el brazal de cuero (pasos 7-13)
Materiales:

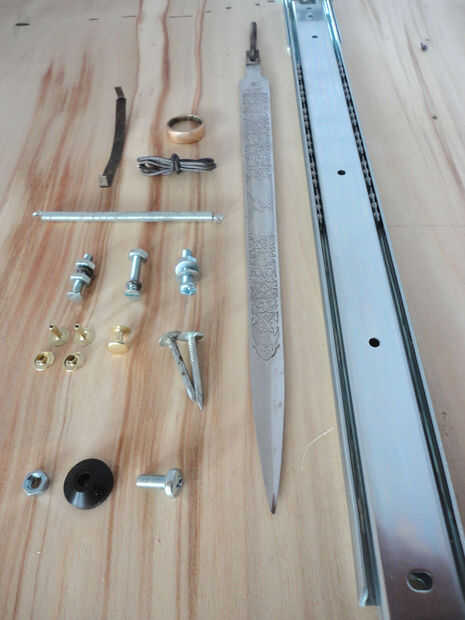

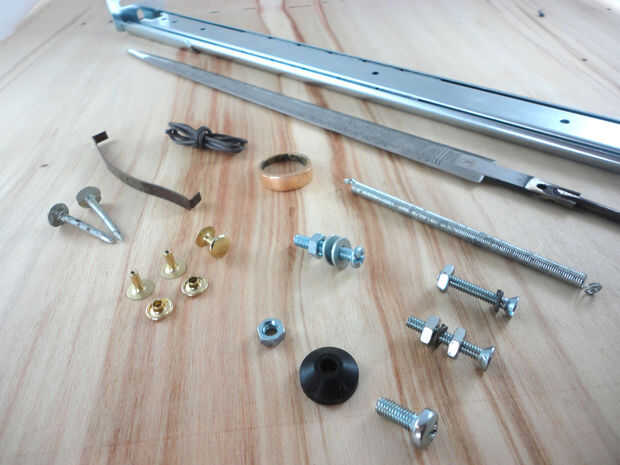

Lista de materiales de mecanismo de hoja oculta:

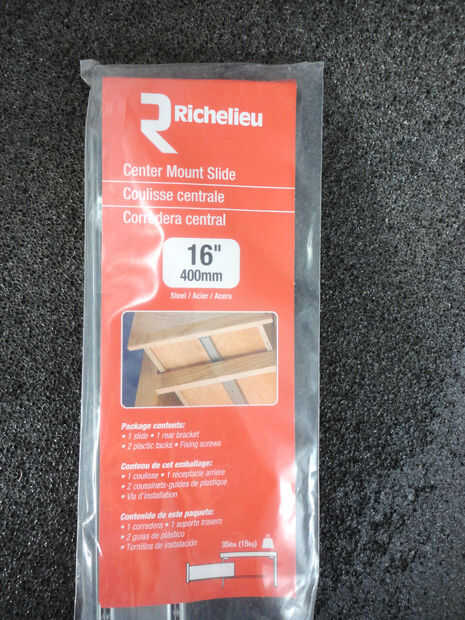

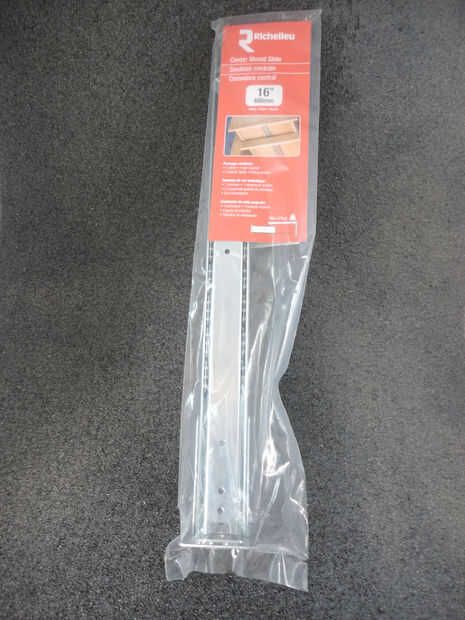

- 16" diapositiva del cajón , esto será lo que sujeta la cuchilla y le permite extender y retraer. Usted puede comprar en tiendas de mejoras para el hogar como Lowes o Home Depot para cerca de $6. Es importante que usted recibe la exacta misma que he usado de lo contrario las mediciones no funcionará correctamente. Examine el cuadro incluido para detalles del producto.
- Hoja de réplica – que utiliza un puñal réplica WWII para esto. las medidas de la hoja son 10.5" largo, 3/4" de ancho en el punto más ancho y 1/8" de espesor. Estas medidas, sobre todo el 1/8" espesor, son importantes porque no hay mucho espacio entre las piezas móviles de la hoja oculta así que prepárate para hacer un trabajo de archivo para que las cosas se ajuste. Para obtener la hoja, la daga de desmontar y desestimar la manija, pomo y Cruz protección de componentes. La hoja que utiliza vino muy opaco con bordes lisos redondeados, si el tuyo es afilado o puntiagudos altamente recomiendo que se a lijar los bordes para que sean agradables y sin brillo, esto hará que sea más seguro utilizar y puede mantener fuera de problemas. Costo $12, comprado en el mercadillo local.
- Resorte pequeño -esta primavera será lo que retrae la hoja cuando está extendida. Debe tener la fuerza de extracción muy suave y debe ser 3 a 4 pulgadas de largo y aproximadamente 1/4" de diámetro. He comprado mina de tienda de mejoras para el hogar es como parte de un paquete de variedad de resortes para alrededor de 3 dólares.
- Resorte plano – esto sostenga la cuchilla en su lugar cuando es extendido. que este componente de una hoja de sierra, simplemente corte una pieza de tres pulgadas de la hoja y a moler los dientes.
- Una variedad pequeña, tuercas y arandelas , el tamaño de las tuercas, pernos y arandelas no importa, cualquier cosa alrededor de 1/8" hará bien. Sólo tendrás que perforar los agujeros en función del tamaño de los pernos que está utilizando.
- Uñas pequeñas , será cortados y convertidos en remaches para attch la hoja se trabe en el paso 5.
- Arandela de goma – cuando la cuchilla retrae lo contrae con mucha fuerza, esto servirá para humedecer que es decir, la fuerza del amortiguador de choque. Usted puede comprar las arandelas de goma en diferentes formas y tamaños en las tiendas de hardware, no necesita tener la exacta en la imagen, algo similar.

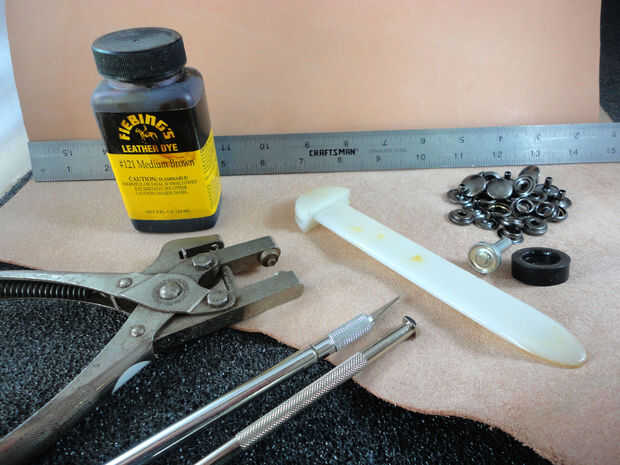

Lista de materiales de sujeción de cuero:
- 2 pies cuadrados de 5 o 6 onzas cuero – esto puede adquirirse en proveedores de la piel como cuero de Tandy, sin embargo también puede utilizar cuero de una vieja maleta o capa para reducir el costo.
- Tinte de cuero – para colorear y acabado su cuero, si usa cuero repurposed de una maleta vieja o te cubra no necesita esto.
- Botón de instantáneas – estos pueden adquirirse en tiendas como el cuero de Tandy o artesanías de Michaels.
- Remaches rápidos – estos se utilizan para sujetar el mecanismo de la cuchilla para el bracer. Pueden ser comprados de cuero de Tandy o artesanías de Michaels.
- Anillo -recoger algo que se ajuste bien su medio o dedo del anillo.
- Cadena cordón – escoger algo fuerte pero ligera, kite cadena o los filamentos internos de paracord trabajo muy bien. Necesitarás aproximadamente 1 pie de esto.
Herramientas:
- Herramienta Dremel y discos de corte Metal -usará estas para cortar y modificar las partes de la diapositiva de sorteo. Si no tienes acceso a una Dremel, puede utilizar una sierra de metal para los cortes.
- Archivos y papel de lija para eliminar los bordes afilados de discos de corte Dremel.
- Taladro y brocas para taladro – usted puede utilizar un taladro de mano o una prensa del taladro, ambos funcionan bien.
- Cortadores de alambre – para cortar el resorte para ajustar su fuerza.
- Destornilladores -instalar tornillos.
- Punzón de metal - para marcar donde vas a perforar en la diapositiva del cajón y la cuchilla.
- Martillo – para granallado por remaches.
- Xacto Cuchillo/navaja , para cortar el cuero.
- Papel o cartulina para crear patrones para su sujeción.
- De cuero de trabajo herramienta (Beveler) - Esta herramienta se utiliza para crear diseños en el brazal de cuero y símbolo de credo del asesino. Utilizado se conoce como un sello de Beveler Craftool B60 y está disponible en cuero Tandy por alrededor de 8 dólares.
- Perforadora taladro/punzón/cuero -alguna manera de poner los agujeros en el cuero.
- Regla – creación de patrones.
- Lápiz – patrones de piel de la marca.
- Marcador permanente - para hacer los patrones y líneas de corte.
- Lentes de seguridad - siempre usar protección para los ojos cuando la perforación y corte las piezas de metal de este proyecto.
Descargo de responsabilidad: utilice sentido común cuando la fabricación y el uso de este apoyo. Si tienes alguna duda sobre el material de la lámina no dude de reemplazar la cuchilla de acero con madera o acrílico analógico. Si usted está planeando hacer este proyecto más probable es que ya tienes todas las habilidades necesarias para hacer cualquier cambio considere necesario para hacer este apoyo adecuado a sus necesidades y situación específica. Ser seguro y ser inteligente!
