Crepe Maker y Shooter (3 / 11 paso)

Paso 3: Subconjunto 1: el marco

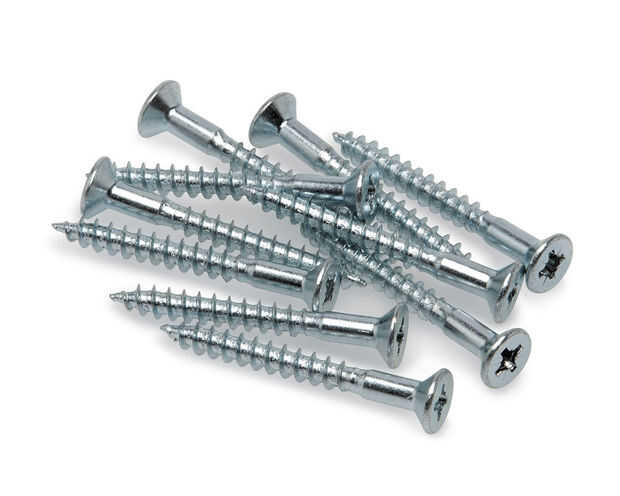

Este es el marco donde todo comienza. Cortar las tablas de 20 mm 40 mm hasta piezas de:

• 420mm (2 x)

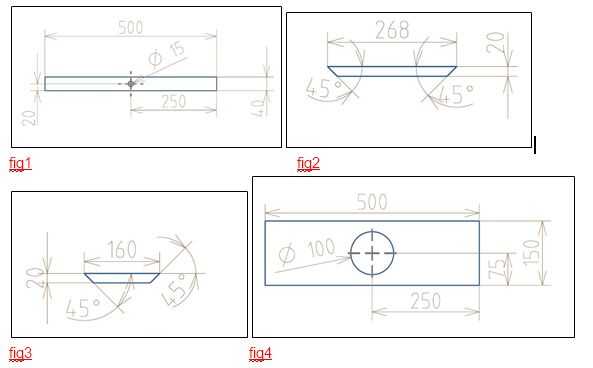

• 500mm (1 x) (en 4 de las 5 piezas un agujero debe ser perforado con 15mm de diámetro) Fig 1
• 268mm (6 x) (con un chaflán de 45° en cada extremo) Fig 2
• 290mm (3 x)
• 330mm (1 x)
• 160mm (x 2) (con un chaflán de 45° en cada extremo) Fig 3
• 85mm (2 x)

Corte los tablones de 40 mm 40 mm hasta piezas de:

• 500mm (x 2)
• 420mm (2 x)
• 1160mm (4 x)
• 900mm (1 x)

Corte un trozo de 500 x 150 mm x 10 mm de un tablero de MDF con un agujero con un diámetro de 100 mm) Fig 4

Ahora que para ello podemos empezar con el primer subconjunto:

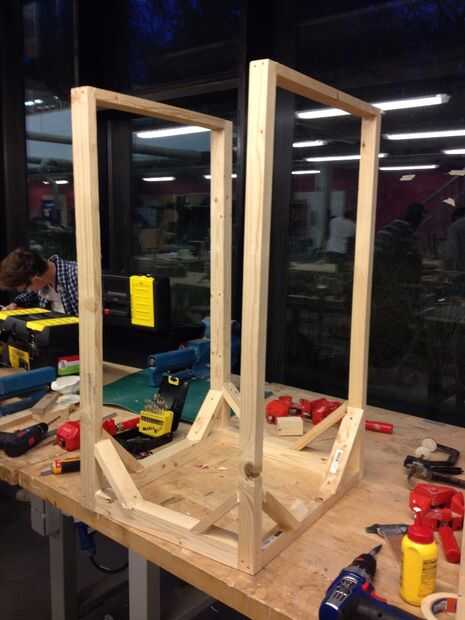

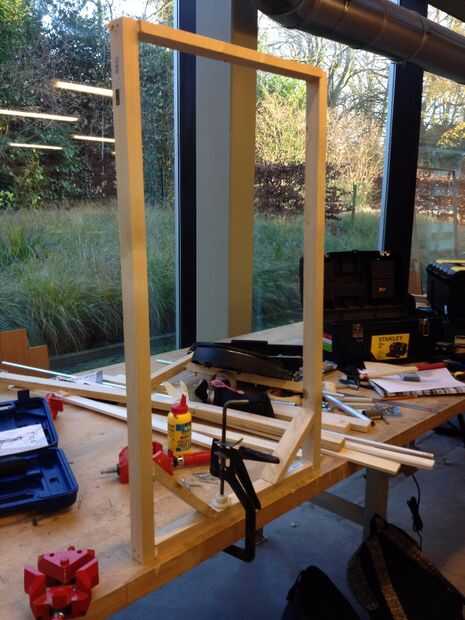

1. Comenzar con el lado del marco como en la primera foto

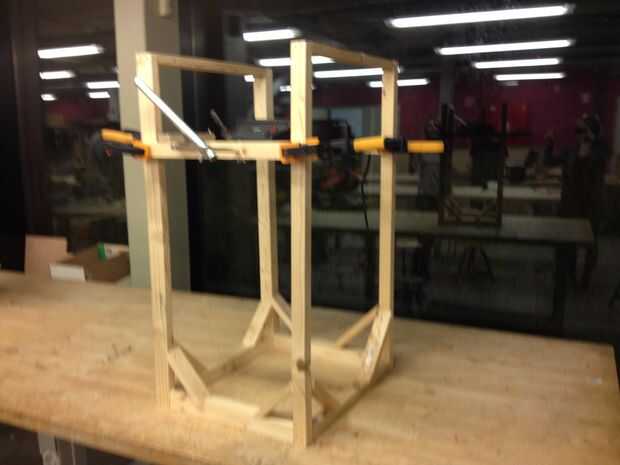

2. Ahora agregue los otros lados como hemos hecho en la segunda foto.

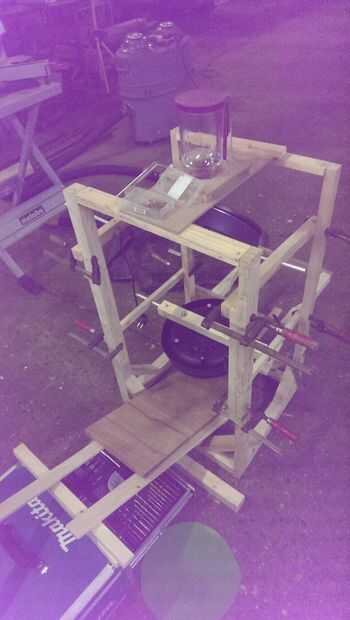

3. Lugar la pieza de MDF con un agujero en la parte superior. Asegúrese de que quede centrado
