Crepe Maker y Shooter (7 / 11 paso)

Paso 7: Subconjunto 5: catapulta

Estas cosas necesitan ser cortados:

Tablones de madera de 20 mm x 40 mm con una longitud de:

• 600mm (2 x)
• 300mm (2 x)

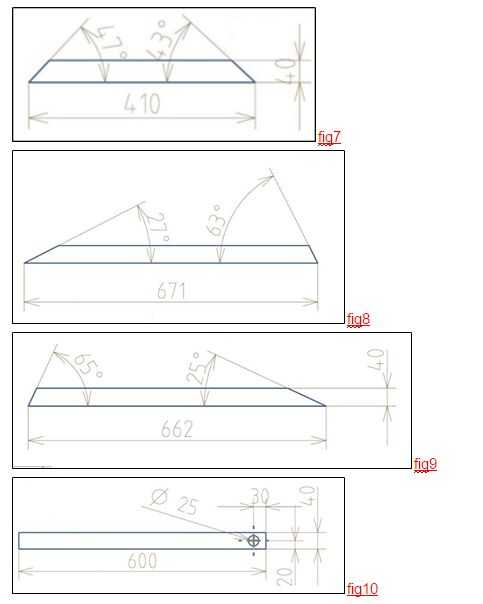

• 410mm (4 x) (con un chaflán de 47° en un extremo y 43° en el otro) Fig 7
• 671mm (2 x) (con un chaflán de 27° en un extremo y 63° en el otro) Fig 8
• 662mm (4 x) (con un chaflán de 65° en un extremo y a 25° en el otro) Fig 9

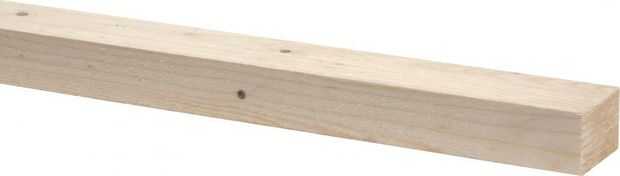

Tablones de madera de 40 x 40 mm con una longitud de:

• 600mm (2 x) (con un agujero de 25mm) Fig 10
• 100mm (2 x)

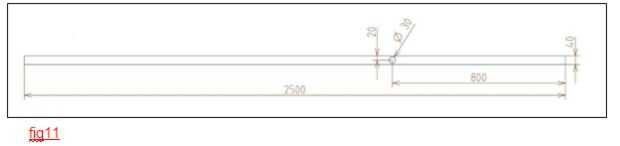

• 40 x 40 x 2500 mm (tiene un agujero de 30mm para perforar) Fig. 11

Tablón de madera de 300 x 300 x 10 mm

Tablón de madera de 500 x 200 x 10 mm

Tubo de aluminio con un diámetro de 25mm y una longitud de 60mm

Ahora tiempo para el montaje, debe ayudar los PDF:

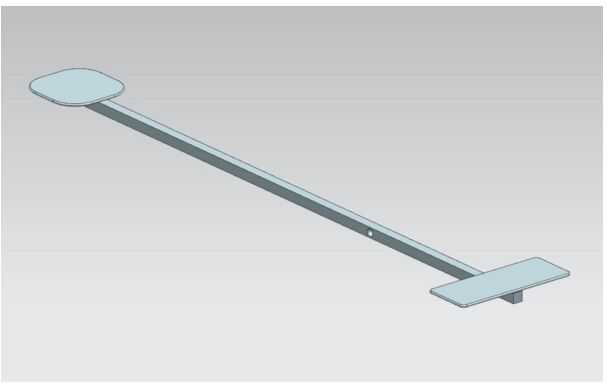

1. Hacer la larga parte en primer lugar, el brazo de lanzar de la catapulta.

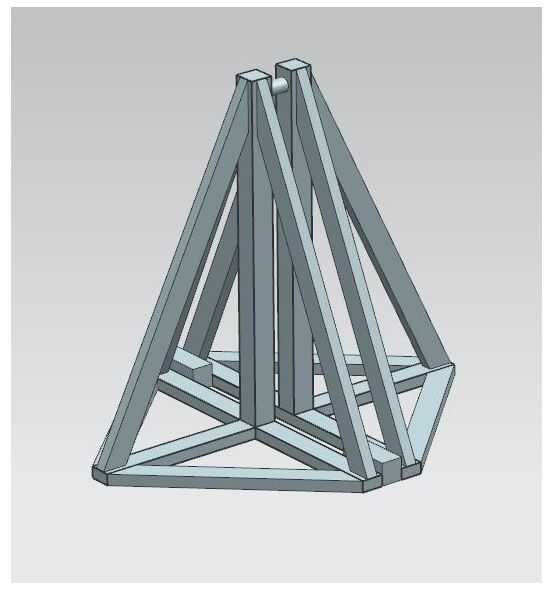

2. Comenzar a construir la primera mitad de la parte inferior del marco
3. Ahora construir a la segunda mitad y sujete los dos últimos bloques como se muestra en el modelo CAD.
4. Poner la pieza de aluminio en el agujero de la segunda mitad
5. Traer a la segunda mitad en su lugar y atornille estas junto
