Paso 9: Realizar el esqueleto 4
![]()
![]()
![]()
![]()

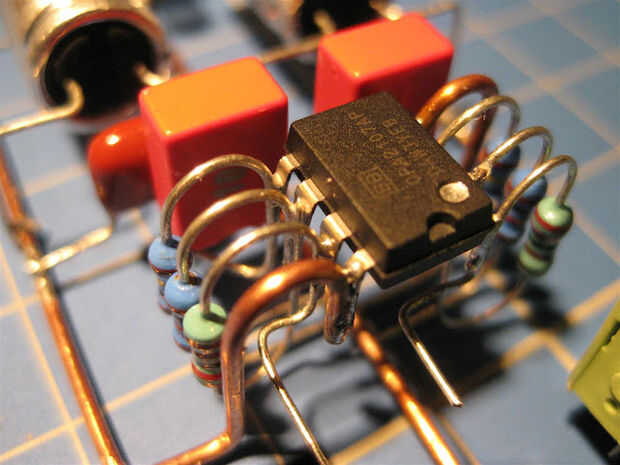

Hora de agregar la entrada de estos casquillos detener cualquier voltaje DC (corriente directa) en el amplificador de la fuente (iPod ETC) a través de la toma de conector de entrada como también esto sería amplificado por un factor de la ganancia. Las señales de audio trabajan con corriente alterna (corriente alterna). La ganancia se establece bastante inferior como la fuente de entrada en este caso que la PC cuenta con alto rendimiento y no habrá ningún potenciómetro de volumen para ajustar el volumen físicamente.

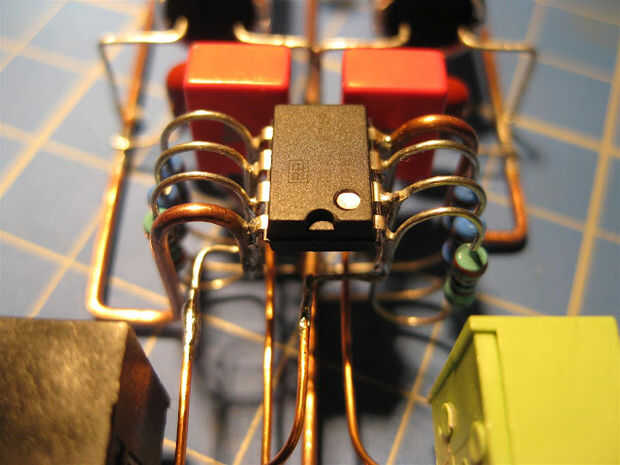

En la segunda foto las patas de las resistencias de turquesa están dobladas para formar la conexión de salida que va conectada a la toma jack de auriculares.

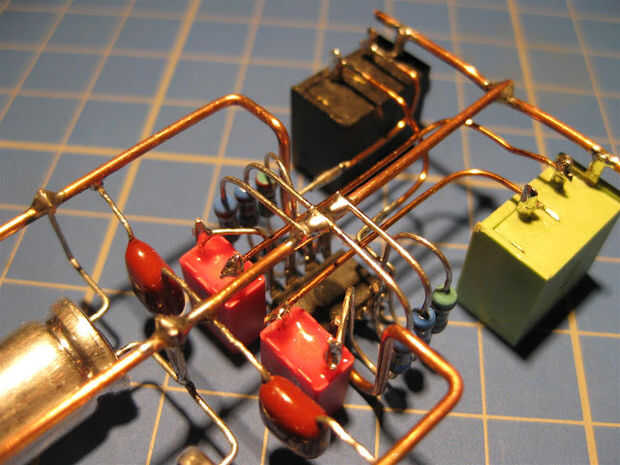

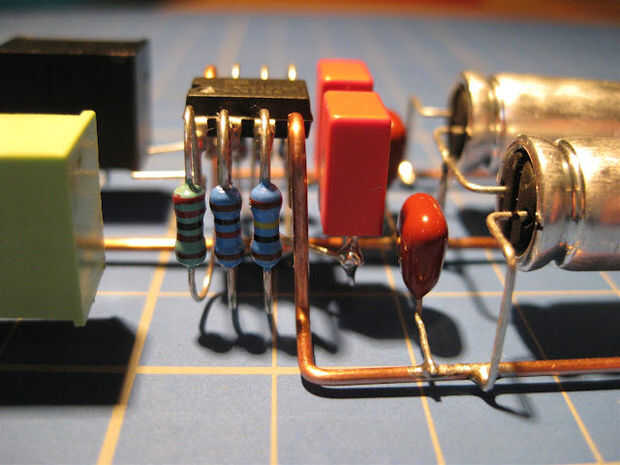

La imagen 3 y 4 muestra conectar la entrada de audio y auriculares.
Usé alambre esmaltado de un transformador antiguo para darle una apariencia consistente pero también tiene una buena cantidad de aislamiento contra cortocircuitos.
