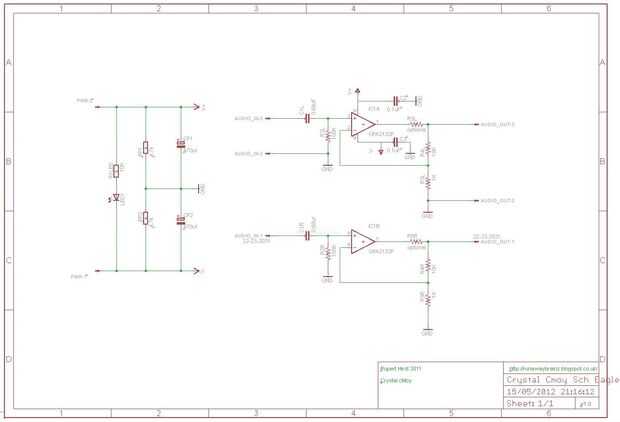

Paso 1: El esquema
La lista de componentes es la siguiente
Sección de alimentación
1 x conector de alimentación DC
1 x 5mm LED
R1LED: resistencia de película metálica de 0,6 vatios 1 x 1 k a 10k (para el LED de Power, en cualquier lugar de 1k a 10k será bueno todo depende de la tensión de entrada y brillante cómo te gusta tu LED.)
CP1/2: 2 x 470uf 35 o 50 v condensadores de potencia
R P1/2: 4,7 k resistencias de película metálica de 0,6 vatios (para la fuente de alimentación divisor del voltaje) 2 x
Sección del amplificador
IC1: 1 x OPA2107 amplificador operacional doble
C1L/R: 2 x Wima MKS 0.68uf 63v condensadores (para la entrada de señal de audio)
C2/3: 2 x 0.1uf condensadores de poliester caja (para estabilizar el OP-AMP)
R1LED: 1 x resistencia de película metálica de 0,6 vatios (1/2 vatio) de 1 k
R2L/R: 2 x resistencias de película metálica de 0,6 vatios (1/2 vatio) de 100 k
R3L/R: 2 x 1 metal 0,6 vatios de k película resistencias (1/2 Watt)
R4L/R: 2 x resistencias de película metálica de 0,6 vatios (1/2 vatio) de 10 k
R5L/R: Puente (opcional)
los zócalos de 2 x 3,5 mm estéreo
Descargas: EaglePCB. Esquema SCH y PDF más abajo
