Paso 6: Hacer el esqueleto 2

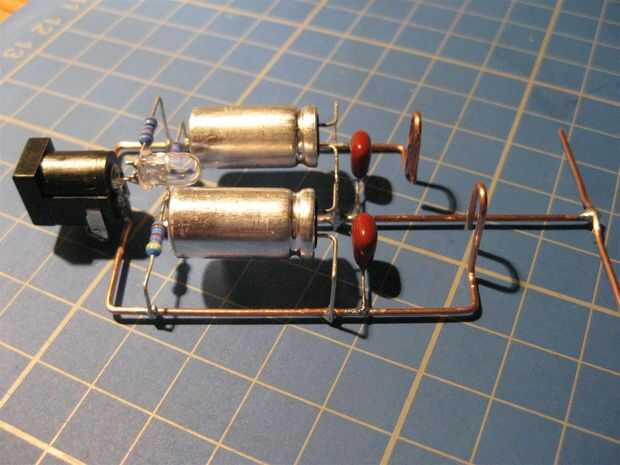

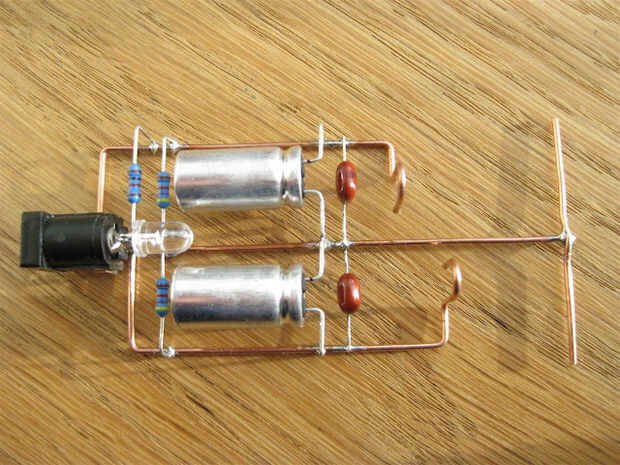

Aquí podemos ver la disposición básica de la sección de alimentación
Es una fuente de alimentación doble que toma una entrada asimétrica (12Vcc) y divide con un divisor de tensión.
Los aros de la derecha son para el circuito de amplificador operacional requiere + / GND / - en lugar de sólo + toma de tierra.
Lo que básicamente significa es la potencia de entrada para el amplificador operacional de Burr Brown OPA2107 u Op-Amp debe - voltios y + v T en forma de alambre que corre por el centro es la tierra o en este caso una "masa virtual" producida por el divisor de tensión nunca entra en contacto directo con la tierra de alimentación principal entrante de la toma de corriente.
Las resistencias de dos 4.7 k cerca de la parte posterior son los divisores de tensión, la alimentación a la toma de corriente en este caso es 12VDC es entonces reducido a la mitad por el divisor de voltaje produciendo - 6v y + 6v en ambos de los cables de cobre externos o usted podría llamar entonces autobuses.
El + V el LED se alimenta directamente de la parte posterior de la toma de corriente y utiliza el - cable de cobre de 6v para tierra a través de un 1 k resistencia, todo esto viene antes el divisor de tensión en cuanto el LED - 6v es tierra normal.
Ahora para comenzar a añadir las otras resistencias según el esquema.
