Paso 5: Conectarlo
Como se mencionó en la Página de Arduino Yún esquemático, debe debe proporcionar un 5VDC regulada si se está alimentando la Junta aunque el pin Vin. A diferencia de otras placas Arduino, no hay ningún regulador de voltaje a bordo para voltajes más altos, que pueden dañar la Junta.

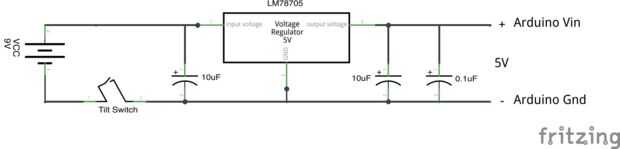

No hay necesidad de preocuparse aunque. Un circuito muy simple se puede hacer para lograrlo. La foto adjunta proporciona todos los detalles de todo el circuito, incluyendo el interruptor de inclinación utilizado la trampa.
Los condensadores se utilizan para proporcionar una fuente de alimentación de 5VDC lisa y confiable para el Arduino. Este no es mi diseño de circuito, pero puedo confirmar que funciona muy bien con el Yún ejecuta en una batería de 9V.
La belleza de este diseño simple es que el circuito no está completo hasta que la trampa se brotó. Debido a esto, la batería durará muy de largo plazo!

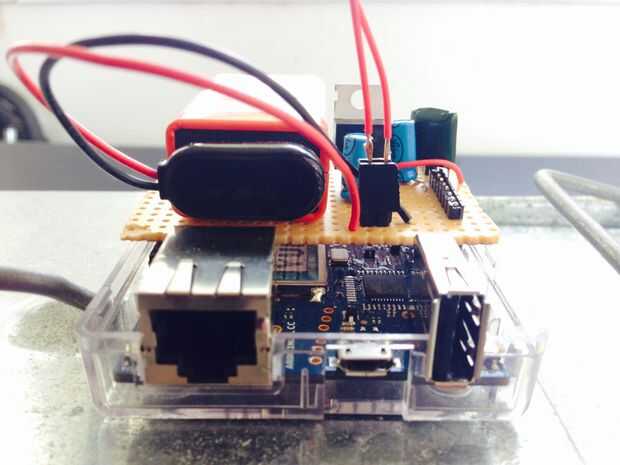

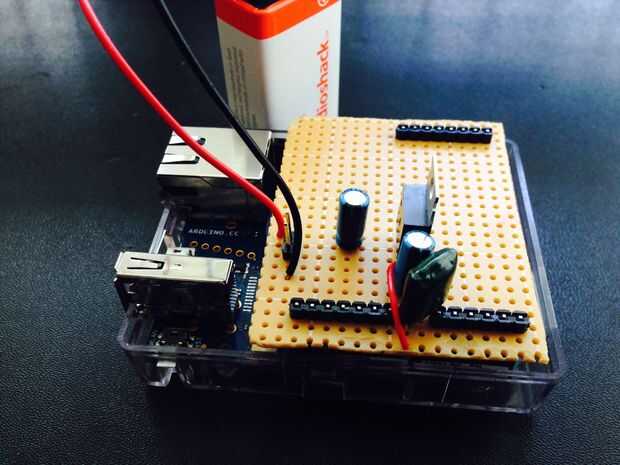

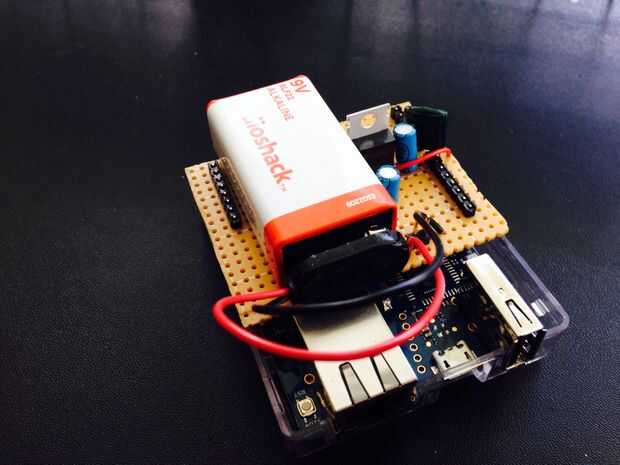

Como se puede ver en las fotos, he decidido hacer un simple escudo DIY para conectar todo. Esto ciertamente no es necesario para un circuito tan simple, pero lo hace todo más limpio. También usé un simple encabezado de dos pines para la conexión con el interruptor de la trampa. De esta manera fácilmente puedo desconectar el Arduino como sea necesario sin tener que desconectar la pantalla entera.
Es mejor empezar con una nueva batería de 9V al fijar la trampa. Si la trampa se brotó y se deja más de un par de horas, puede que necesite cambiar la pila antes de otra vez. Cuando no hay suficiente voltaje, la Yún no funcionará adecuadamente siempre la prueba otra vez después de volver a configurar la trampa.
