Paso 9: La Junta Directiva de la aguafuerte

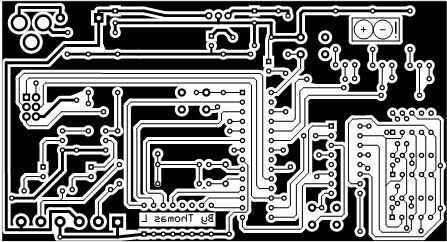

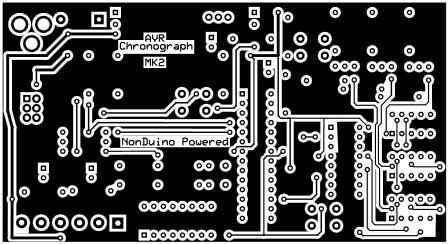

En primer lugar Nota - no use las imágenes primeras y segunda en este paso para grabar la placa! Usar las imágenes en el archivo ZIP al final de este paso; son las imágenes que estoy segura será el tamaño correcto. Mejor aún, utilizar ExpressPCB para abrir e imprimir las capas de la. PCB archivo.* **
Para grabar esta tarjeta necesitarás 7 mínimo de cosas. Una doble cara de cobre previamente sensibilizado revestido Junta película transparencia para impresoras láser, algún desarrollador positivo, algunos cloruro férrico, un recipiente de plástico un poco más grande que la Junta, una bombilla de luz fluorescente compacto luz natural y una pieza de vidrio más grande que la Junta (vidrio de un cuadro marco funciona bien). Usted también tendrá algunas pequeñas brocas endurecido perforar todos los agujeros. Hablaré poco tamaños en el siguiente paso.
Compré el doble echó a un lado la placa de cobre sensibilizada previamente y productos químicos de http://www.minntechelec.com/. Tienen muchas otras fuentes de creación de prototipos, pero el cloruro férrico etchant, tablero y desarrollador positivo son el mínimo. La Junta de 6 "X 6" es suficiente para hacer este proyecto dos veces, y la más pequeña cantidad disponible de los productos químicos va a estar bien.
Ordené a la película de transparencia de Office Max.

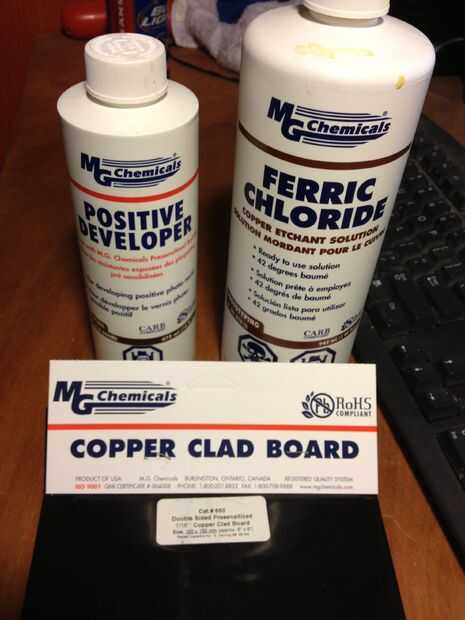

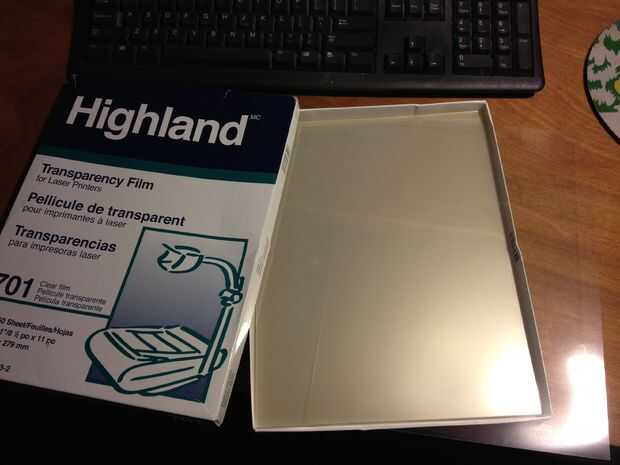

La foto 2 muestra el tablero y productos químicos como llegaron de tech de Minnesota, y la foto 3 muestra la película de transparencia.

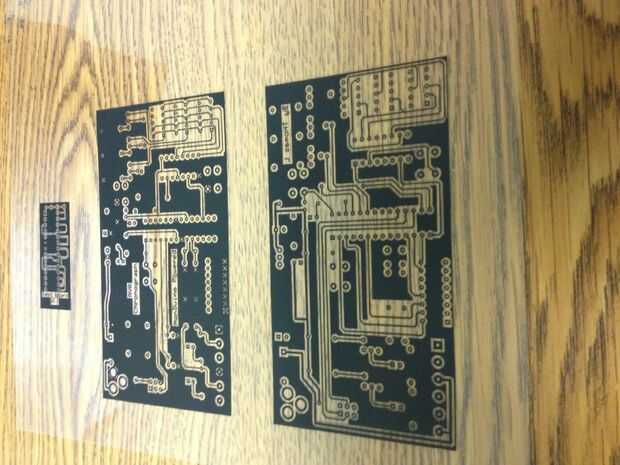

Comenzar por imprimir 2 copias de las capas de cobre inferior y superior de diseño en la película de transparencia. Se requiere una impresora láser con calidad de al menos 600 ppp. Yo uso 2 copias de cada capa a doble para arriba para obtener el mejor filtrado de la luz durante la exposición UV. He encontrado que si tengo una sola capa a la luz puedo ver un poco de sangrado a través de. Después de imprimir, recortar las imágenes dejando una pequeña película extra clara alrededor de los bordes. Alinear las dos piezas de capa superior tan perfectamente como sea posible y utilizar unos pequeños trozos de cinta para mantenerlos juntos. Línea y los dos inferiores de capa de la cinta del mismo modo.
Ahora la parte difícil. Las capas superior e inferior que se alinean perfectamente en lados opuestos del tablero para que todos los agujeros alinean correctamente durante la perforación. El mejor método que he encontrado es usar 'agujeros de registro' perforados a través de las capas de la película de transparencia y guía de la placa de cobre como alineación. En primer lugar, tomar la parte superior e inferior pares de capa que a grabado juntos y hasta. Luego, con cinta adhesiva al igual que grabado las capas individuales antes de modo que ahora tiene 4 capas de película con todos los 4 de las imágenes de capa perfectamente alineada y asegurada con cinta. Cambialo a un lado por ahora mientras preparamos el tablero.
La Junta de 6 "x 6" funciona bien para este proyecto si simplemente se corta por la mitad. Esto deja una pequeña Junta extra alrededor de los bordes, pero la preparación es más fácil y los agujeros de registro que he mencionado anteriormente pueden ser fuera de la zona del circuito. El fabricante muestra algunos métodos de corte en la hoja de instrucciones que viene con el tablero. Usted puede intentar si usted tiene el equipo. He marcado la línea de centro en ambos lados y marcó la línea muchas veces con una navaja. Entonces, celebración de la junta con la línea en el borde de una mesa, encajado en medio. Algunos lijado ligero sobre el borde áspero después hizo ver muy bien.
Nota: las fibras pequeñas del material de Junta son extremadamente irritantes al sistema respiratorio. Deben usar una máscara en un área bien ventilada cuando corte o taladre estas tablas! ***
Una vez que el tablero es cortado a la medida, coloque las 4 que imágenes en el tablero (todos junto en el mismo lado) se alinearon y abajo con cinta adhesiva. Asegúrese de que todas las rutas de circuito están completamente en el tablero. Luego, tomar la broca más pequeña tienes y taladre dos orificios en las esquinas opuestas a través de todas las capas de la imagen 4 y la Junta. Estos son los agujeros de registro que vamos a usar para cosas de línea para arriba durante la exposición. Una vez que estos agujeros se perforan, separar las imágenes de la Junta y separar la parte superior e inferior de imágenes de la capa de uno a. Salir juntos los duplicados.
**************************************************************************************************************************************
Ahora es el momento para exponer la capa foto-resistencia de la Junta. Es mejor preparar el revelador positivo primero. Usar guantes protectores, mezcle una parte desarrollador con 10 partes de agua. No tarda mucho; lo suficiente para cubrir la Junta en un recipiente plástico pequeño. Un viejo tupperware como envase es perfecto para esto. Supongo que unos 20-30mL de revelador a 200-300mL de agua debe ser abundante. Después se mezcla, coloque la tapa sobre el recipiente y ponerlo en un lugar seguro por ahora.

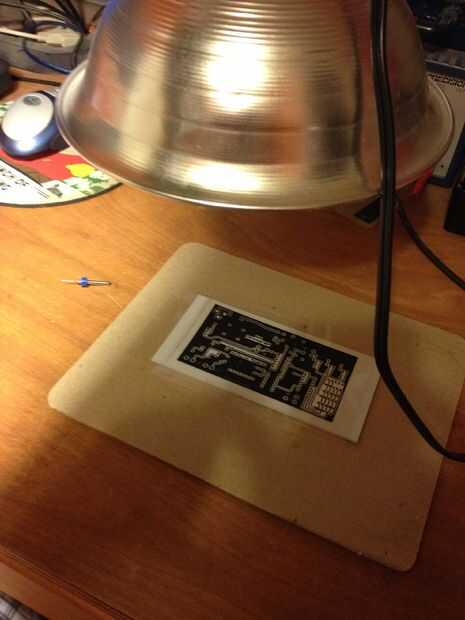

La configuración de exposición no necesita ser complejo (ver foto 6). Sólo una luz bombilla CFL con abrazadera de 8" de una superficie plana en un área de otra manera bastante oscuro. Levantarse el sistema de la luz y luego robar el cristal de ese marco de 8 x 10 proteger esa foto de la abuela de 1992. La abuela puede tener en unos 20 minutos...
Ahora sería un buen momento para poner las imágenes de circuito en los lados opuestos del tablero e inspeccionar para hacer saber que manera está para arriba, frente, etc.. Después de esta próxima parte, no hay no hay vuelta atrás!
Oscurecer la habitación tanto como usted puede mientras que todavía siendo capaces de ver lo que estás haciendo. Si lo desea puede utilizar LEDs rojos, pero solo baja luz normal es aceptable si usted no toma demasiado tiempo. Cuidadosamente retire la película protectora de la capa superior de la placa de cobre y ponerlo en la mesa debajo de la bombilla (que debe encontrarse apagado.) Luego colocar la imagen de la capa superior de la placa y utilizar la broca que se utiliza para perforar los agujeros para alinear perfectamente los orificios (ayuda usar 2 bits, un pin o algo más para encajar en los agujeros de registro).

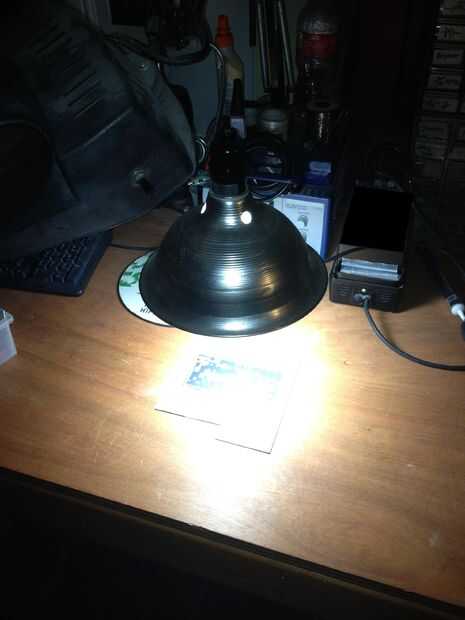

Una vez que se alinea perfectamente como sea posible, coloque la pieza de vidrio en la parte superior y asegúrese de que la película de transparencia es totalmente plana contra el tablero. Mira un reloj y encienda la bombilla de luz por 8 minutos...
Cuando el tiempo apagar la luz, quitar la imagen de la capa superior, voltee la placa y repetir para la capa inferior.
Vuelva a colocar los guantes en este punto.
8 minutos más...

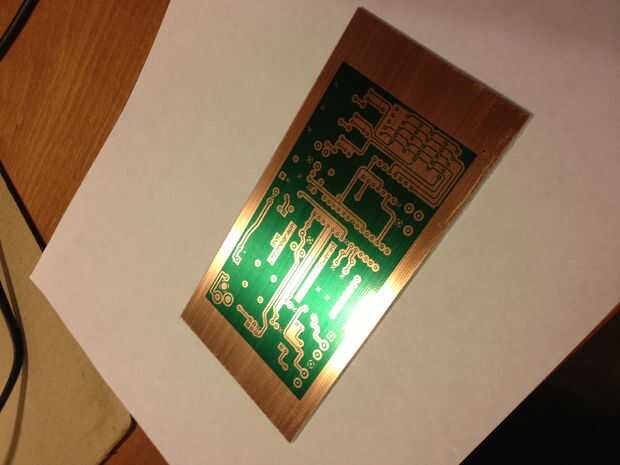

Esta vez, quite toda la película de transparencia y tomar el inmediatamente en el contenedor del desarrollador que mezclado anteriormente. Sumerja la Junta y agitar el líquido por suavemente chapotear alrededor. Muy pronto veremos la imagen del circuito comienzan a aparecer. Con guantes, agarrar la tabla y dale la vuelta y agitar un poco más. Cuando la imagen se ve bien definida y el cobre es claramente visible (para mí esto sucedió rápido, tal vez 10 segundos) Retire el tablero de la solución de un enjuague con agua limpia para detener la reacción. Inspeccione la Junta para cualquier fotoprotector que no completamente apagado. Usted puede retocar con un algodón sumergido en la solución de revelado, luego volver a enjuagar. La placa desarrollada se muestra en la foto 8.
Si ves cualquier área donde la fotoresistencia salió donde no debería tener, se puede reparar. Utilice un marcador permanente de punta fina sharpie para dibujar en esas áreas. La tinta del marcador hace un gran trabajo impidiendo que el cobre está grabado, así que dondequiera que se dibujar permanecerá cobre después del grabado ácido.
Ahora toma un recipiente de tupperware de similar tamaño y llenarlo con suficiente cloruro férrico para sumergir la Junta. ¿Aún tienes los guantes en derecho? Esto funciona un poco más rápido si el ácido se calienta ligeramente. Llene el fregadero a cerca de 2" con agua caliente del grifo y flotador el tupperware con el ácido en ella durante unos minutos.
Coloque la placa en el ácido y agitar al igual que con el desarrollador... seguir adelante... esta parte toma como 20 minutos. Voltear de vez en cuando la Junta Directiva. Cada pocos minutos, sacar la Junta y (sin conseguir gotas de ácido en todo el mundo) manténgalo frente a una luz y ver si las zonas de cobre desnudas de cobre todavía. Con una luz de fondo, el tablero pelado será translúcido que permite saber cuando el cobre se ha ido. Cuando ha desaparecido todo el cobre no deseado, enjuagar en agua dulce y revise su trabajo. Restante de cobre no deseada puede retocarse con un hisopo de algodón con un poco cloruro férrico en él al igual que el desarrollador antes. Dejando la placa en el ácido demasiado será eventualmente grabar a la fotoresistencia y el cobre, para no tomar un descanso! Supervisar el proceso de producción entero.
Cuando termine el desarrollo y el aguafuerte, almacenar la química usada restante en una botella plástica sellada. No sólo vierta estas cosas por el desagüe! Es terrible para el medio ambiente y sus tuberías. Asegúrese de etiquetar las botellas con el contenido y una advertencia acerca de las propiedades corrosivas. Más adelante encontrará un centro de recogida para procesar para usted. (Por más adelante me refiero después de usar cosas viejas otra vez... todavía no ha cobrado todavía)
Ahora debería tener una imagen bien grabada de ambas capas del circuito en ambos lados de la Junta! La fotoresistencia verdoso que pueden quedarse restos en los rastros (según el fabricante) y sirve para proteger el cobre de la corrosión sin necesidad de lata la placa. A continuación necesitamos perforar todos los agujeros pequeños y los componentes de la soldadura! Prepárate el taladro...
