Paso 1: Esquema y protoboard
Puedes ver aquí que hay una cabecera de 6 pines para programación (ISP6.) Esto se utilizará para el desarrollo inicial y la programación del AVR, así como instalación de modificaciones de firmware futuras. en el siguiente paso, voy a empezar con las conexiones básicas para que funcione el AVR y aceptar un programa. Después de eso, construimos hacia fuera para incluir todos la I/O una pieza a la vez.
Si esto parece complicado, no te preocupes. Voy a intentar hacerlo lo más claro posible. Si parece simple, seguir adelante y lo sparky protoboard!

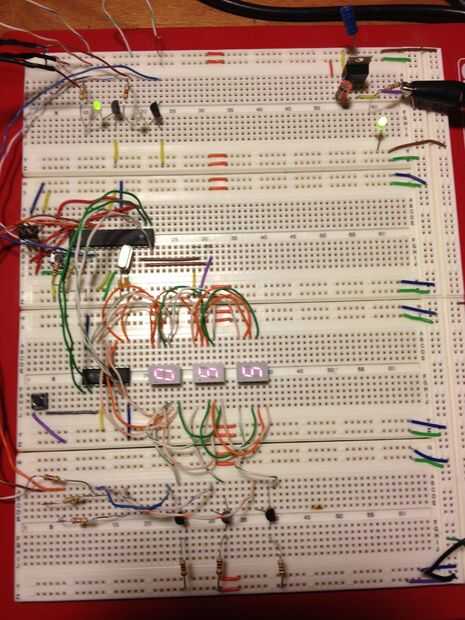

He incluido una foto de la protoboard como parecía antes de algunas de las opciones posteriores fueron agregados. Es funcional, pero no completa. Debe dar una visión clara de lo que las cosas deben parecer.
