Cronógrafo para cañón de aire (1 / 6 paso)

Paso 1: Resumen de la operación

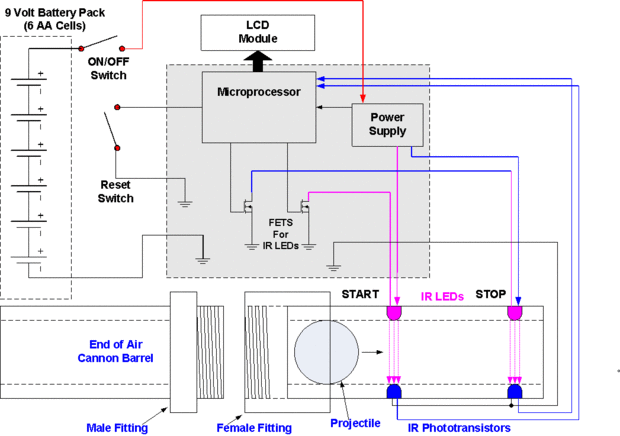

Es a continuación un diagrama de bloques del temporizador sensor y caja de montaje sistema. El montaje del sensor se muestra en la parte inferior del diagrama, con un proyectil redondo viajando a través de él. Los bloques funcionales dentro de la caja gris se encuentran en el PCB. Los interruptores, conectores y módulo LCD se montan en el caso de la caja del temporizador.

El montaje del sensor consta de una longitud de 3" de diámetro del tubo de PVC, con los dos pares de sensores IR montados 6 pulgadas aparte. El montaje del sensor tiene una conexión roscada en un extremo, que le permite conectarse fácilmente a otro accesorio roscado en el extremo del cañón.

El circuito temporizador controla inicialmente el primer sensor, esperando detectar que la viga se ha roto por el proyectil. Después de la primera viga se rompe, el procesador inicia un temporizador interno para registrar el tiempo que ha transcurrido desde que el rayo estaba roto. El software entonces comienza el segundo sensor de monitoreo. Cuando ese rayo está quebrado, el temporizador se detendrá. El procesador entonces muestra que el tiempo transcurrido entre la ruptura de los haces en la pantalla LCD.
