Paso 3: construcción
El circuito fue construido en un PCB personalizado. Fue presentado utilizando la herramienta de diseño libre de expressPCB. La junta fue ordenada por el servicio de mini tablero de expressPCB.
Temporizador de caja de

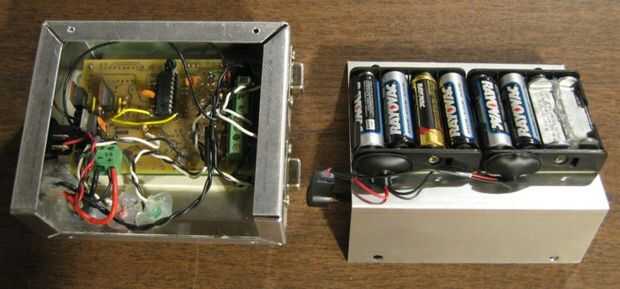

El circuito temporizador PCB, módulo de LCD, interruptor de reinicio, interruptor de encendido y conectores de interfaz están incorporados en un recinto de aluminio. Los dos interruptores de IR en el montaje del sensor conectan la unidad a través de conectores de D-sub de 9 patillas.
Montaje del sensor de

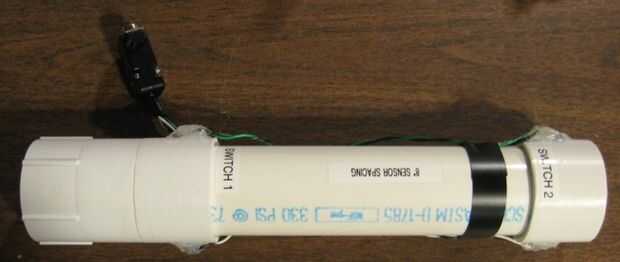

El montaje del sensor se construye fuera de un tramo corto de tubo de PVC de 3" de diámetro. Hay un accesorio de conexión hembra roscada en el montaje del sensor, y debe haber una conexión roscada macho en el extremo del barril para hacer el accesorio. Vea las imágenes de abajo.

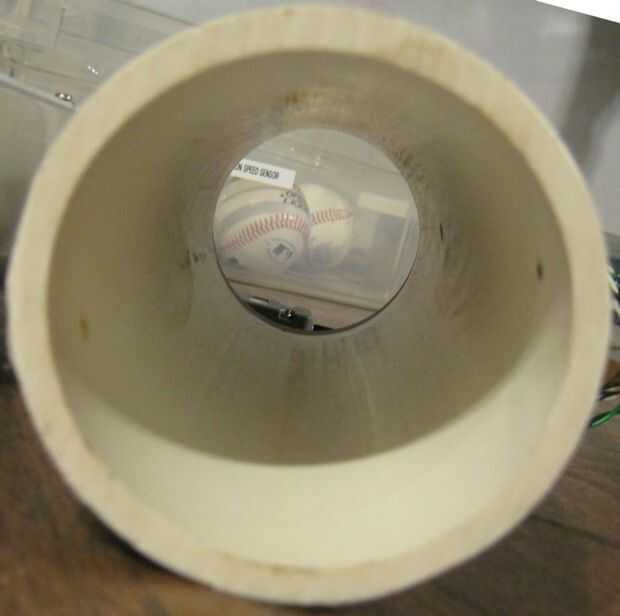

Los dos pares de LED/fototransistor están situados 6 pulgadas aparte. El par más cercano a la boca de la Asamblea puede verse en uno de los cuadros a continuación.
El LED y el fototransistor se montan en los orificios perforados en el lado de la tubería. Debe tener cuidado para conseguir el par bien alineado. Tanto el eje de lo LED y el fototransistor correspondiente debe mentir en una línea a través del diámetro de la tubería. El LEDs y los fototransistores no deben sobresalir en el interior de la tubería, o serán destruidos por el proyectil. Están asegurados en su lugar con pegamento caliente.
La última foto muestra otro montaje del sensor, para un cañón de aire con 1.5" barril de diámetro. Es esencialmente el mismo concepto como el sensor de diámetro de 3".
