Cronometrador ATTiny85 - deshacerse de ese viejo reloj de arena! (2 / 7 paso)

Paso 2: Reunir los materiales

Lista de la compra

Cantidad / parte / tipo / propiedades

  • REUTILIZABLE:

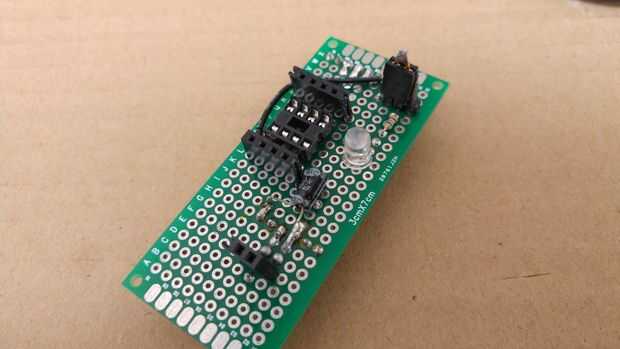

    • 1 UPLOADER (programador de AVR, Arduino o cualquier otro, sólo para programación ATTiny85) - mina es que en la foto.
    • Soldadura de hierro
    • Tablero de soporte (opcional, pero recomendable)
    • Cuchillo de tijera o de x-acto
    • Pistola de pegamento caliente
    • Pinzas
    • Pinzas
    • Multímetro
    • Chupasuelda
  • CONSUMIBLES
    • 1 altavoz piezoeléctrico
    • 1 pierna de LED amarillo (595nm) sí; Pacote 5 mm [THT]
    • 1 pierna de LED azul (430nm) sí; Pacote 5 mm [THT]
    • 1 pierna de LED rojo (633nm) sí; Pacote 5 mm [THT]
    • 3 bandas de resistencia 470Ω 5;
    • 2 bandas de resistencia 100Ω 5;
    • bandas de resistencia de 1 22kΩ 5;
    • 2 bandas de resistencia 10kΩ 4;
    • Pulsador 2
    • 1 attiny85 tipo Atmel AVR; variante dip08 THT; Pacote de inmersión; versión Attiny85-20PU (quemado interno)
    • 1 LIPO 110mAh variante 110mAh; Pacote lipo-110
    • 1 zócalo de 8 pines del IC
    • 1 PCB
    • Contacta con cabeceras (para utilizar con la batería)
    • Hoja de EVA
    • Pegamento caliente
    • Cables de

Total costo (excluyendo el cargador de programa) = menos de 10 dólares!
