Paso 4: Probar el circuito
Importante, tenga cuidado al retirar el chip ATmega328 de Arduino como los pasadores pueden curva haciendo inútil el chip!

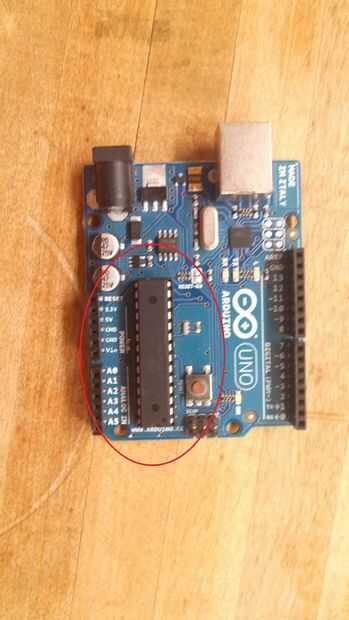

El chip que va a quitar se encuentra en la primera imagen.

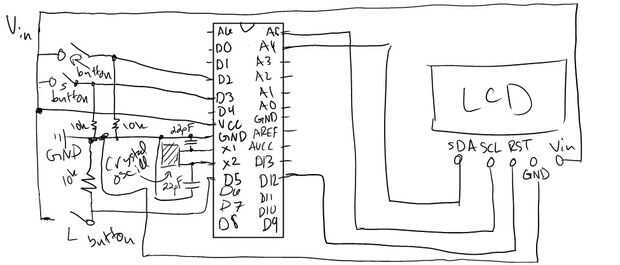

Una vez extraída, colocar en protoboard y uso la asignación del pin ( http://arduino.cc/en/Hacking/PinMapping168 ) y el circuito del diagrama en este instructable para asegurarse de que todo funciona. Tenga en cuenta que el chip tiene una pequeña muesca en uno de los extremos. Usted debe ser capaz de tener un reloj completamente funcional de vuelta. Asegúrese de que la fuente de energía es entre 3 y 5 V y puede proporcionar suficiente corriente para encender la pantalla lcd. Dos baterías de AA deben funcionar, pero como se mencionó anteriormente, estos no son ideales ya que son bastante grandes.
Después de la inicial puesta en marcha, debe ser capaz de registramos fracturas pulsando el botón de inicio. Cada vuelta se grabará a pulsar el botón de inicio. Para detener, pulse el botón izquierdo. Desde este menú podrá ir a través de fracturas con los botones izquierdos y derecho. Si mantiene pulsado el botón izquierdo y botón derecho abajo, debe ser capaz de guardar sus vueltas en la memoria EEPROM del ATmega328. Si apagar y luego encender el ATmega328 y mantenga pulsado el botón izquierdo, debe ser capaz de restaurar las vueltas e ir a través de ellos. Si hay un error, que tendrás que volver a subir el código. El multímetro puede ser útil que aquí para asegurarse las conexiones son correctas.
