Paso 4: Wire Keystone Jack
Verde y blanco a la clavija 1
Verde al pin 2
Naranja / blanco a la clavija 3
Azul pin 4
Azul / blanco al pin 5
Pin 6 naranja
Pin 7 blanco / marrón
Marrón pin 8

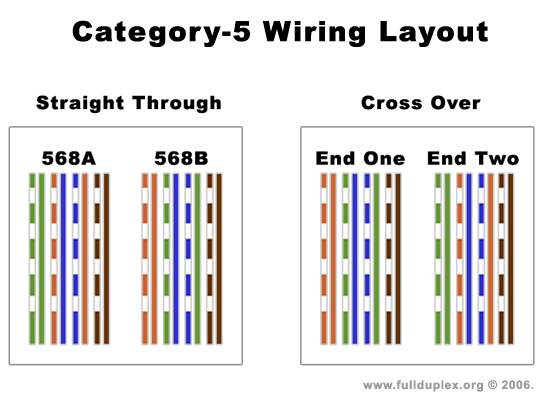

Espera un minuto, eso es exactamente cómo el diagrama se muestra está cableado 568A! Qué extraña coincidencia...
** Otra vez, con el fin de utilizar las velocidades de transferencia gigabit necesita intercambiar los pares azules y marrón, así que en lugar de lo anterior sería: marrón / blanco al pin 4, marrón a la clavija 5, azul al pin 7 y azul / blanco al pin 8.

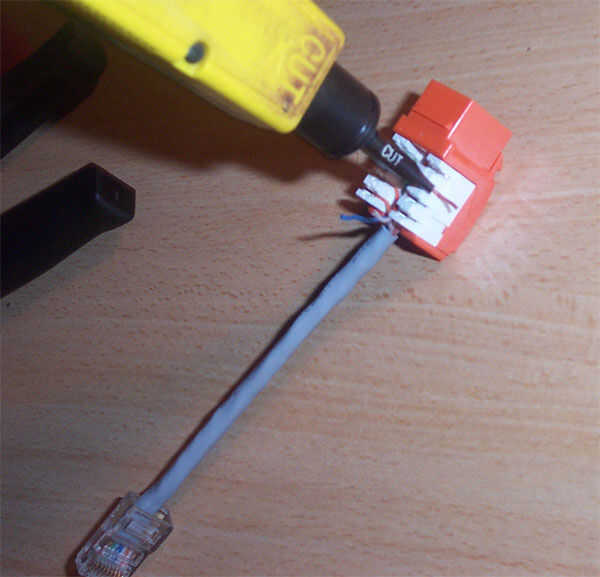

Si tienes una tienda que puede robar herramientas de otras personas, y luego ir a robar... err, pide prestado un agradable empuja hacia abajo la herramienta, que corta el cable para automáticamente.
Algunos conectores keystone vienen con su propia herramienta, pero no corte el cable para usted. Para eso necesita un par de cortadores de diagonal, o simplemente uso un cuchillo.
