Paso 2: Primer paso
Llegar su transformador y mide las resistencias de los pernos.
Marcar el lado del transformador de menor resistencia con el marcador será principal del circuito.
Otra forma para encontrar el primario del transformador es encontrar el cable de mayor calibre en las patillas de los transformadores.

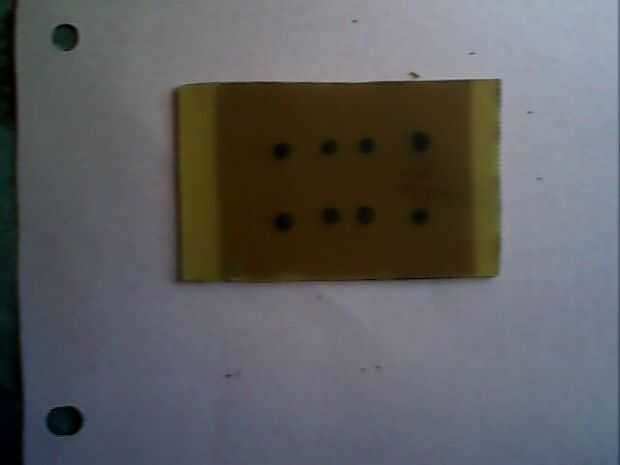

Ahora el tablero del PWB y coloque la placa con el cobre hacia abajo, poner el transformador en medio de ella. Tomar el marcador y lugar marcas bajo los pernos por sólo apoyarlo a un lado ligeramente. Para ello de las cuatro esquinas.
Por favor coloque dos marcas para cada condensador en los lados del transformador, asegurándose que estén perpendiculares a los devanados primario y secundarios. Mis líneas en mi caso son de 1,0 cm de separación.
También dos marcas más paralelo a ambas marcas condensador etiquetados C1 y C2 en la foto y dos puntos más paralelo con el secundario del transformador el lado sin marcar.
Dos otras marcas se insertan en los lados de dos pines de condensador de marcas. También hay un dos puntos colocado en frente sus transformadores primarios. Hay una foto mostrando la siguiente aclaración.

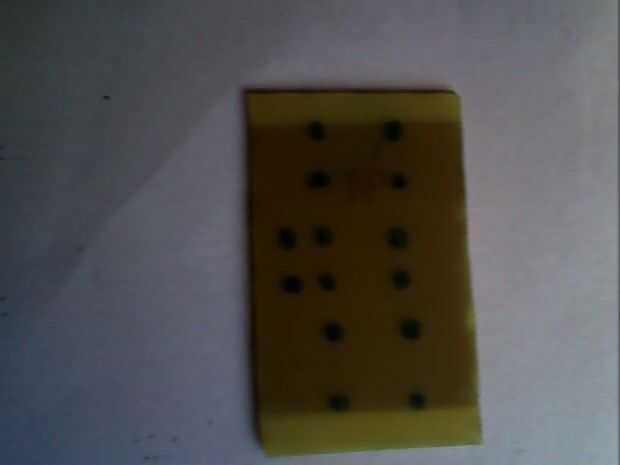

El resultado final de cómo esto se debe ver es en un resultado final de imágenes etiquetadas.
