Paso 2: diseño

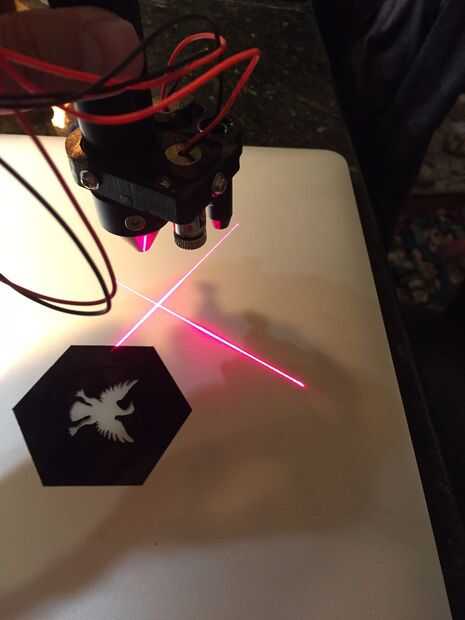

Su diseño puede variar a la mía la cabeza láser y si tiene una sonda de z. Básicamente, están construyendo una plantilla que se sujeta a la cabeza de corte, tiene dos pequeños jigs deslizamientos plástico y una sonda de z. Hay dos tornillos para sujetar la plantilla en el cabezal de corte. Hay un tornillo en cada soporte de plástico láser visible que mantiene la rotación. Hay otro tornillo en cada una de las ranuras que mantiene la posición Y o láseres visibles X.

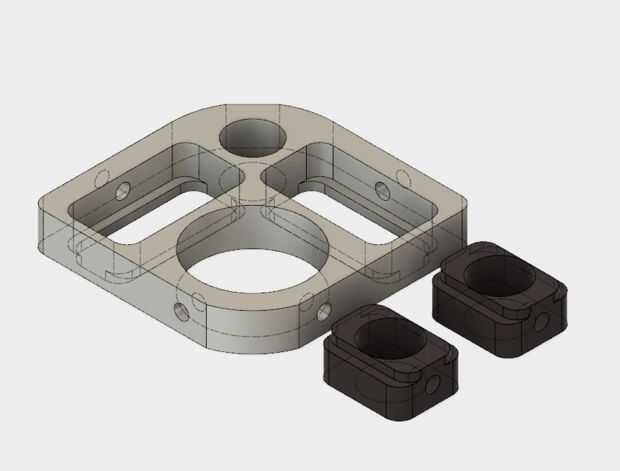

Hice un modelo Fusion360 disponible para basar sus diseños en: http://a360.co/1I1ES5E
Las arboledas de slider y los titulares de láser visible tienen una tolerancia de.05mm. Si usted tiene que cambiar el modelo, asegúrese de que sumar o restar y extra .05mm de sus medidas.
