Paso 4: Cableado lo juntos
Decidí color-código los cables a la huelga de puerta con rojo (+) y negro (-) plátano cables de la caja de piezas rotas de lab. Hubo algunos enchufes cortados de sus cables, así que me dremeled a poco de plástico para exponer una soldadura de punto. Me gusta mucho cómo pueden conectar los enchufes de plátano de laboratorio dentro de las otras.

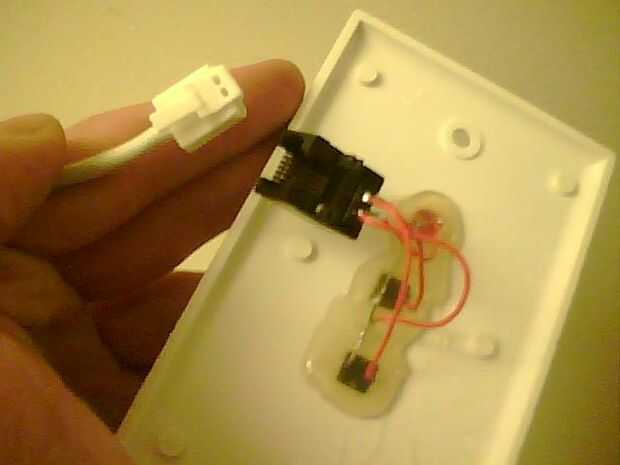

Utilicé cable de teléfono de Apple para conectar los botones y la luz de estado fuera de la sala a la Teensy dentro. Puesto que un lado era roto, me cortan ese fin y soldadas en la cabecera de cuatro pines, sellar con pegamento caliente. Este enchufado bien en mi protoboard. La parte que he dejado el enchufe sobre entró en el jack modular que salvar desde el router. Se utilizaron todos los cuatro cables (tierra, luz de estado, botón, botón de código).
En caso de que no has notado, me gusta enchufes y conectores. El ladrillo de la energía conectada a la toma de corriente pasa del router.
Enhebrar los cables por los tubos de la pared no era demasiado difícil, por lo flexible de grabber. Realmente salvó mi día.
