Cryptex impreso 3D (12 / 15 paso)

Paso 14: Asamblea: paso 2

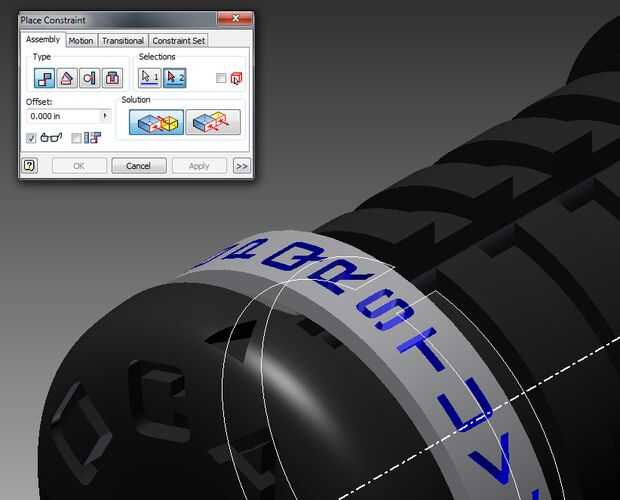

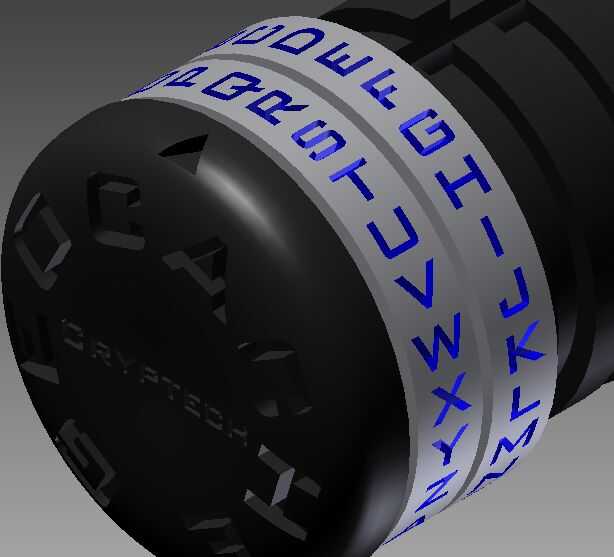

Ahora vamos a restringir todos los anillos a la cámara exterior. Utiliza la restricción de mate, vamos a aplicar una restricción axial a los anillos. Esto se detalla en la segunda, tercera y cuarta imágenes. Estas restricciones mantienen los anillos de centrado en el cryptex, pero les permiten moverse a lo largo del eje de revolución. Solucionaremos esto en el siguiente paso. ASEGÚRESE DE QUE LA IZQUIERDA ES ANILLO 1, Y EL ANILLO DE LA DERECHA ES EL ANILLO DE 6.

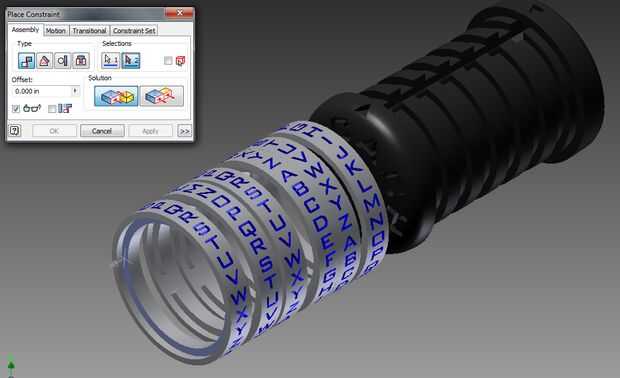

Una vez que todos los anillos en el paso anterior, tenemos que asegúrese de que no se puedan mover en el eje de revolución. Mover todos los anillos de la cámara exterior, asegúrese de mantenerlos en orden numérico.

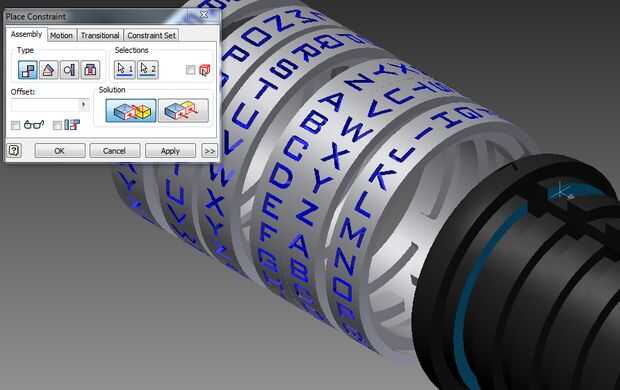

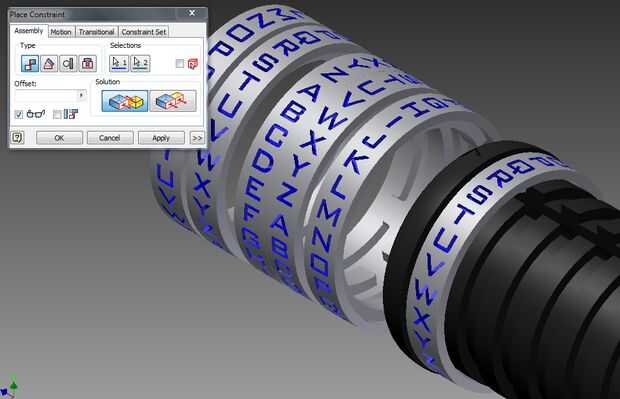

A continuación, utiliza la restricción de mate, aplicar la restricción a la parte inferior del anillo y la cara correspondiente de la cámara exterior. ¿Recuerde izquierda derecha tolerancia que describí en el paso 7? Ahora es tiempo para eso. Compensar la restricción por que la tolerancia, por lo que hay un espacio entre el anillo y la cámara exterior. Otra vez, imágenes de cuatro a través de seis detalle proceso de esta restricción.
