Cryptex impreso 3D (5 / 15 paso)

Paso 7: Cámara exterior: paso 1

Habiendo completado los anillos, ahora vamos a pasar a la cámara exterior. Esta cámara exterior mantiene los anillos en su lugar y evita el acceso a los contenidos dentro de la cámara interior. Consiste en un cilindro hueco, con los labios alrededor de los bordes para sujetar los anillos en su lugar. En los extremos son cilindros más grandes.

Para comenzar, cree una pieza nueva y un nuevo boceto. Vamos a hacerlo del mismo modo como hicimos los anillos, con una revolución. Puesto que ya hemos hecho este paso con los anillos, hacer los mismos pasos excepto con estas modificaciones:

Puede reflejar mi diseño, con sus propias modificaciones en las tapas. El diseño de la tapa del extremo pasado debe terminar en la línea de centro que vamos a usar para la revolución. Todo lo demás termina corto para crear un cilindro hueco cuando giraba.
Las dimensiones de cada una de las ranuras deben coincidir con la barra inferior de la T, además de aproximadamente un centésimo de pulgada de tolerancia. He conseguido exprimir un centésimo de una pulgada de izquierda a derecha en cada lado y sobre milésimas de siete de arriba hacia abajo (ambos están en relación con la imagen). Sin estas tolerancias los anillos se imprimirán como partes separadas y se pegan juntas. NO OLVIDARNOS DE ESTA TOLERANCIA Y SU TAMAÑO. NOS VA SER REFIRIÉNDOSE A ÉL EN PASOS FUTUROS. El número de ranuras que tiene debe ser igual al número de letras en la contraseña.

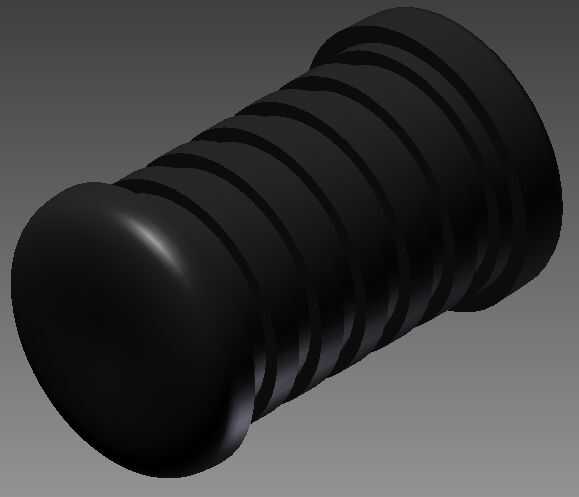

Una vez que haya terminado con el bosquejo, se giran 360 grados para completar la forma básica de la cámara interior. Debería ver algo como la segunda imagen.
