Paso 2: Paso 2: preparación de las piezas

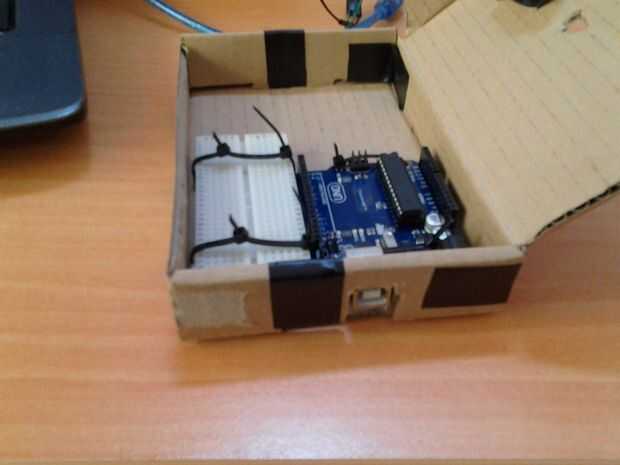

Lo primero es lo primero, permite obtener nuestras piezas listo. Si usted decide tomar el camino de Patricia y usar una caja de cartón, asegúrese de que usted decida donde desea su Arduino, protoboard, servo y orificio de cableado del sensor a colocar. Asegúrese de que el Arduino se colocará en alguna parte donde se lo puede introducir en fácilmente (que tendrás que hacer otro agujero para esto, ya que tengo). Usted puede utilizar cualquier método que se le parezca para garantizar a éstos a la caja. Yo usa zip lazos para fijar cosas en su lugar. Asegúrese de que también hacer un agujero para la parte inferior del servo y los cables del sensor para caber a través, preferentemente, cercanos unos de otros.

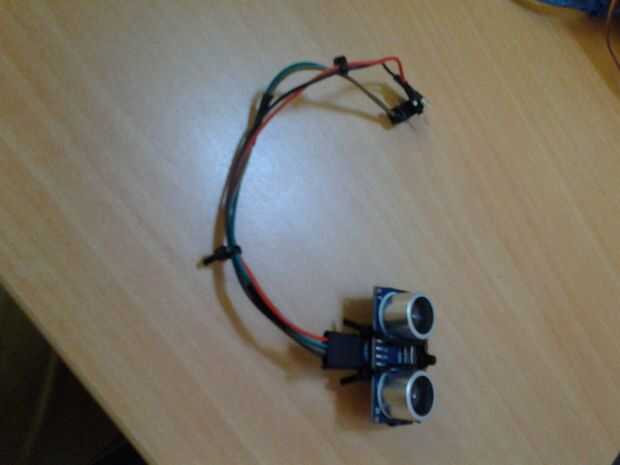

Otro paso importante es agregar el cableado a su servo y un sensor. Servos hobby la mayoría son mujeres, si quieres energía través de protoboard como tengo, va a necesitar utilizar los cables puente de macho a macho. Como encontré que más servos usan diferentes posiciones para la tierra, 5v y los cables de datos, asegurarán de que usted ver que los cables que están previamente. El sensor necesita mujer con cables puente masculino para llegar incluso a la protoboard y Arduino. Me fui adelante y codificado por color mis todos mis cables, para eliminar la confusión. Usando lazos de cinta y cremallera eléctricos Mantenga los cables juntos y juntos paquete a tipos específicos será de gran ayuda mantener las cosas ordenadas.

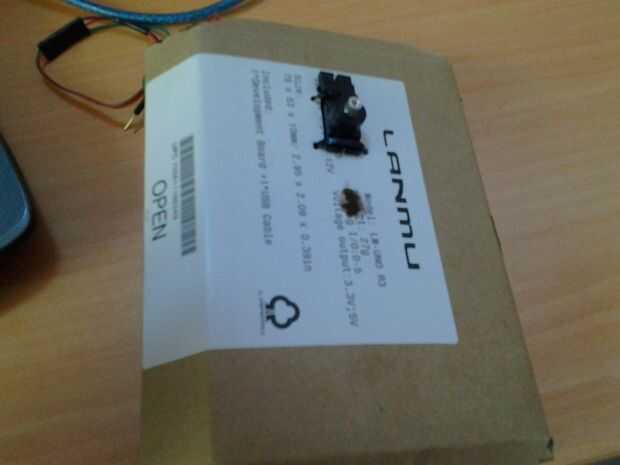

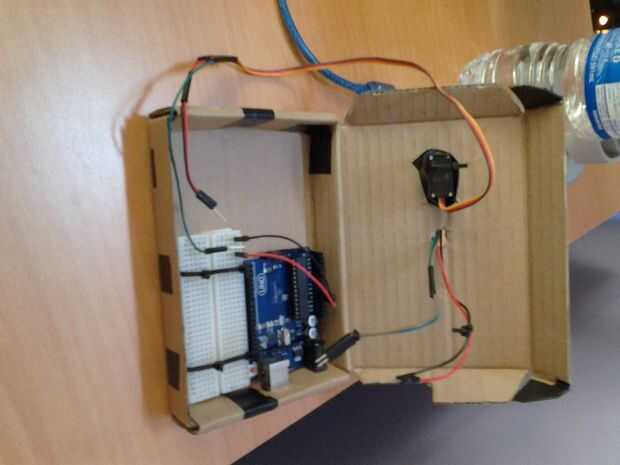

Una vez que termines con eso, no se olvide de colocar el servo en un lugar fuera de la caja, preferiblemente en la ranura donde pueden sentarse y sus cables en la caja mientras su correo engranaje es fuera de ella. Pase los cables del sensor a través del agujero que hiciste y en el interior.
Un paso final es asegurar el sensor al servo. Servos más vendrá con varias piezas desmontables que se pueden colocar en él. Encontrar uno que funcione, como en forma de una X una y garantizar a la zona de enfrente de los pernos del sensor. Esta parte es bastante complicada, y como se hace hay que hasta usted. Cualquier manera está bien, siempre y cuando la parte puede conectar el sensor al servo y el sensor está a la espera (o en la dirección que usted quisiera que mirara).
