Paso 3: Paso 3: conexión de los cables

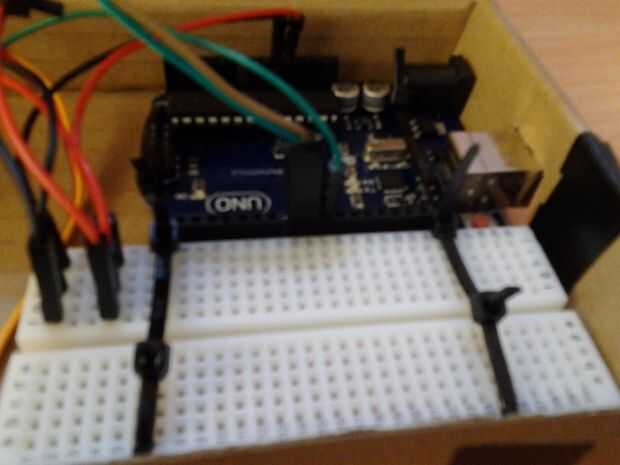

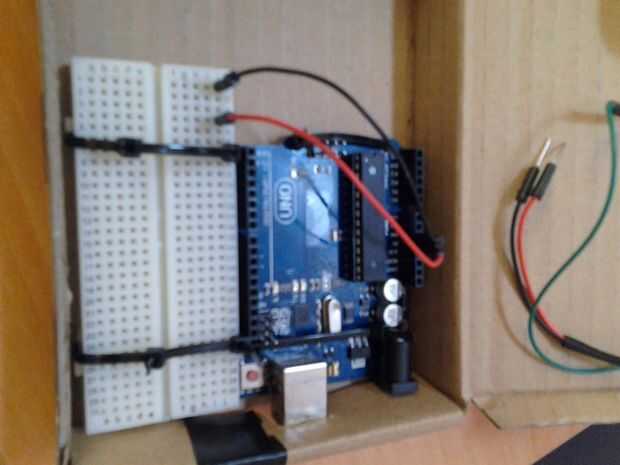

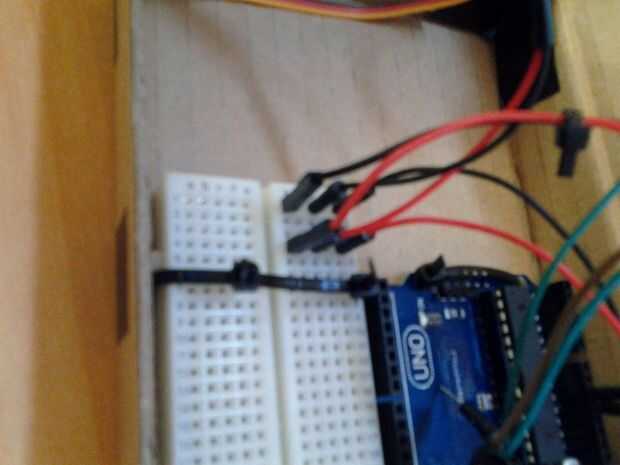

Ahora que ya está todo listo, es hora de poner juntos. Pase al siguiente párrafo si tu Arduino tiene varios pines de 5v y tierra. Conseguir dos cables de puente macho-macho y conectar uno de lo pin de 5v de Arduino en un punto en la placa y el otro desde el conector de tierra de Arduino a otro lugar en el protoboard. Asegúrese de que estas son paralelas y no conectados. Ahora los pines de 5v de tu servo y sensor y pin en una línea debajo del pin de 5v de Arduino y luego hacer lo mismo para los pernos de la tierra. Debe tener algo parecido a lo que tengo en mis ejemplos.
Una vez terminado, haz tus pines de datos de su sensor y servo y enchufe en la placa Arduino. Usted puede utilizar las patas numéricas que desee, pero tenga en cuenta que será necesario cambiar el código para reflejar esto. Mis pins están la siguiente:
- Trigonométricas de sensor -> Pin 8
- Eco Sensor -> Pin 9
- Servo -> Pin 10
Una vez que tengas todo lo cubrió para arriba, es hora de conseguir la codificación.
