Cuadro de administrador de cookies [sólo electrónica] (2 / 5 paso)

Paso 2: Hardware

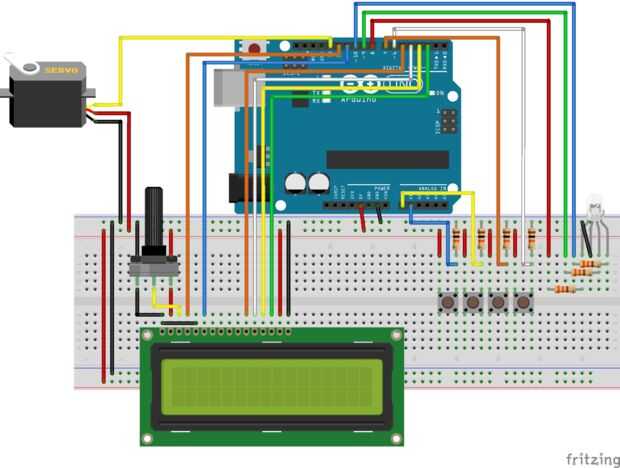

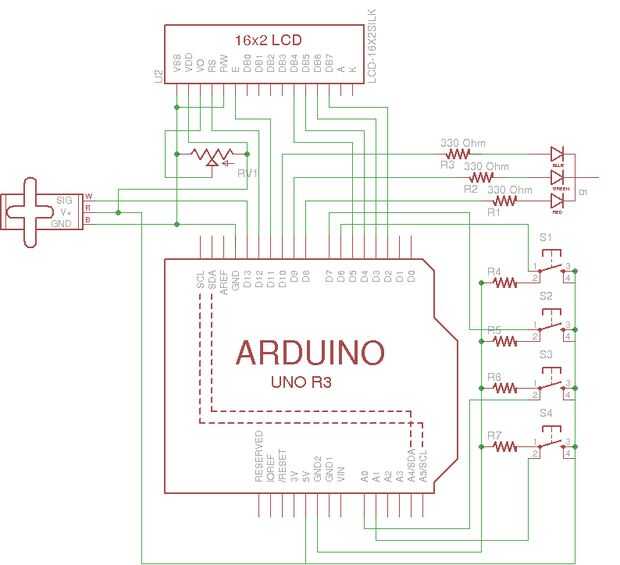

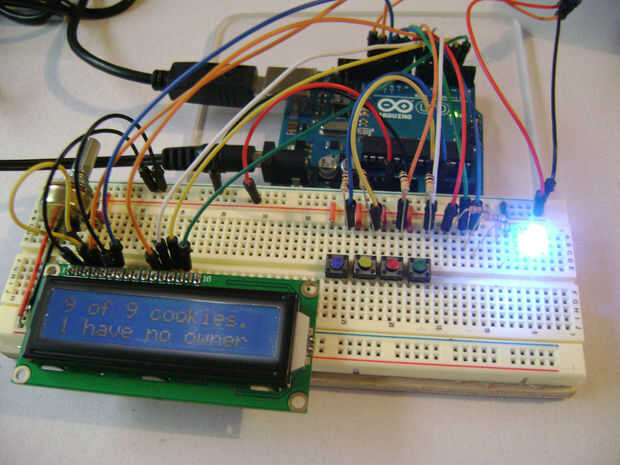

Las conexiones en las fotos son un desastre, así que aquí os dejo el Fritzing "sorteo" y el esquema. Creo que el "sorteo" es bastante claro, pero el esquema parece ser un liitle más complicada, por lo tanto, si acaso, en las conexiones, sólo las líneas "llenó de lujuria" son las juntas.

Creo que el servo y las conexiones del LED son auto explicativos, pero les explicaré de todos modos. El servo es alimentado con 5V de Arduino y está conectado al pin 13 de Arduino. El LED RGB tiene una pierna más larga. Es el cátodo. A la izquierda del cátodo es la "pierna roja" y a la derecha son el verde y el azul (en ese orden). El cátodo está conectado a negativo y las otras tres patas son conectet para el Arduino con resistencias de 330 ohmios (los colores del cable muestra el color del LED que se enciende/apaga).

Todos los botones tienen la misma conexión. Un lado está conectado a 5V, el otro para el Arduino y una toma de tierra resistencia de 10 k. La resistencia ayudan a que la señal igual a la baja cuando el botón no se pulsa. Las resistencias no son necesarias, pero ayudan a concretar la baja de la señal.

La pantalla LCD se utiliza en modo de 4 bits, para salvar a algunos alfileres.

Aquí está la explicación de pin de la pantalla de LCD de la pantalla LCD de Arduino Twitter, me pareció muy claro y útil:

Pin 1. Tierra
Pin 2. VCC (+ 5V)
PIN 3. Contraste
Pin 4. Seleccionar registro (RS)
Pin 5. Lectura y escritura (R/W)
PIN 6. Reloj
PIN 7. N / A
Pin 8. N / A
PIN 9. N / A
PIN 10. N / A
PIN 11. Bit 4
Pin 12. Bit 5
PIN 13. Bit 6
PIN 14. Bit 7
PIN 15. Luz de fondo ánodo (+)
Pin 16. Luz cátodo (-)

El potenciómetro administra el contraste de la pantalla LCD.
