Paso 1: Comprobar los módulos para ver si funcionan

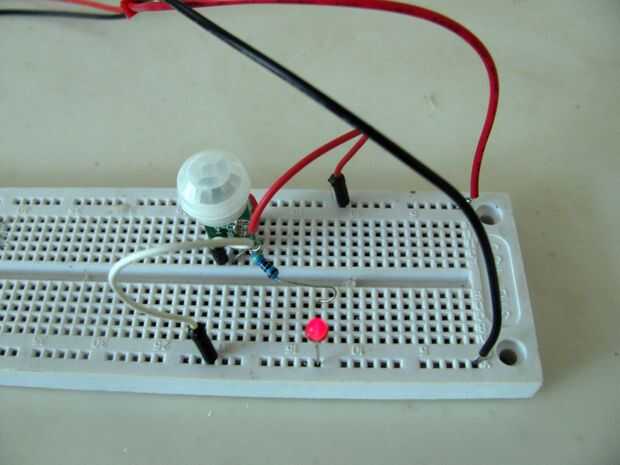

Para probar el PIR por separado sólo tiene que conectar el PIR a la batería sólo tiene que conectar los terminales positivo y negativo. Luego conecte un 400k (100 a 1K es aceptable) resistor de PIR hacia fuera a un LED (positivo) y luego el plomo negativo del LED a tierra. Movimiento frente el PIR encenderá el led.
Usando un PIR módulo que tiene el mismo rango de voltaje que la ISD1820 mucho simplificará este proyecto como no tienes que bajar el voltaje de uno de los módulos. Ambos de mis módulos usan rango de 3,5 a 5 voltios.
Ahora algunas personas dicen que necesita un tirón arriba/abajo resistencia entre el PIR a y suelo pero mina funciona bien sin él. Mi módulo puede tener ese circuito construido internamente. No sé, no importa.

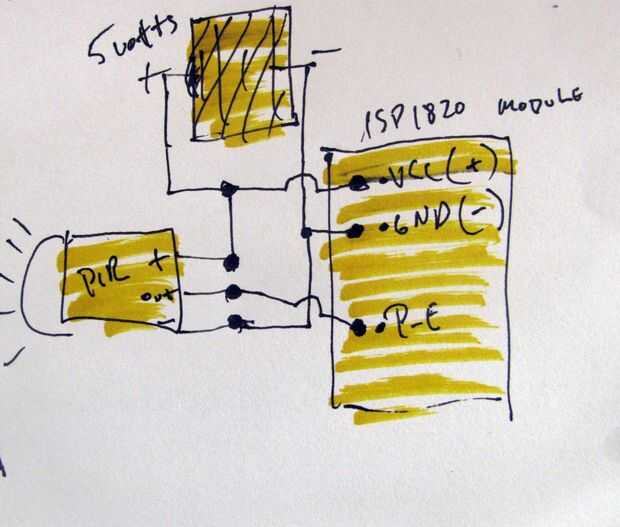

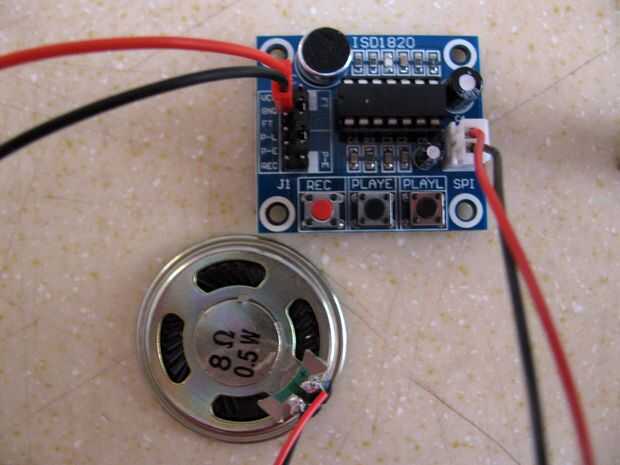

El "P-E" en la ISD1820 significa la PLAYE terminal. Cuando este terminal recibe el alto voltaje de PIR hacia fuera, activará el mensaje registrado para jugar.
