Paso 3: Montar el cubo.
Comience cortando dos cuadrados de 11 x 11 pastillas, necesitamos un número impar de pastillas debido a componentes como el botón ocupan un número impar de ellas, y haciendo esto nos aseguramos de que son simétrico respecto a la línea central. Yo también doblado los pines del zócalo del chip por lo que podrían encajar en un grupo de 4 x 3, en lugar de los habituales 4 x 4, esta forma que está correctamente alineado y vertical. También puede conectar de forma horizontal, pero la conexión puede ser más difícil. Si te parece difícil hacer esto que siempre puedes utilizar una tarjetas de 13 x 13 o 12 x 12, si el botón ocupa 4 x 4 teclas.
Hacer un agujero en el centro de 2 x 2 grupos localizados en los bordes del cojín, allí se colocarán los separadores hexagonales, los agujeros deben ser lo suficientemente grande como para los tornillos de ajuste. Utilice una herramienta de precisión para mayor precisión.

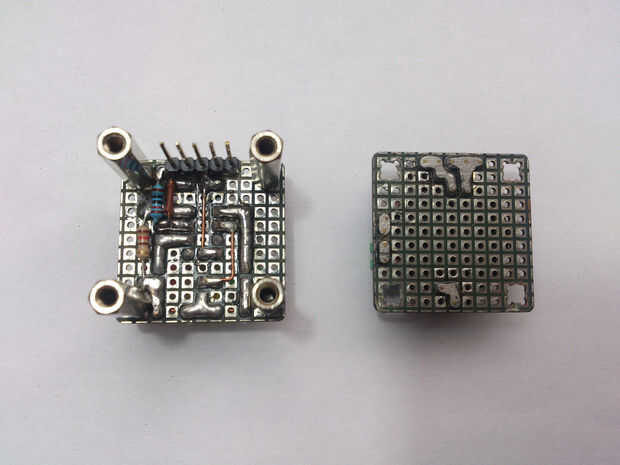

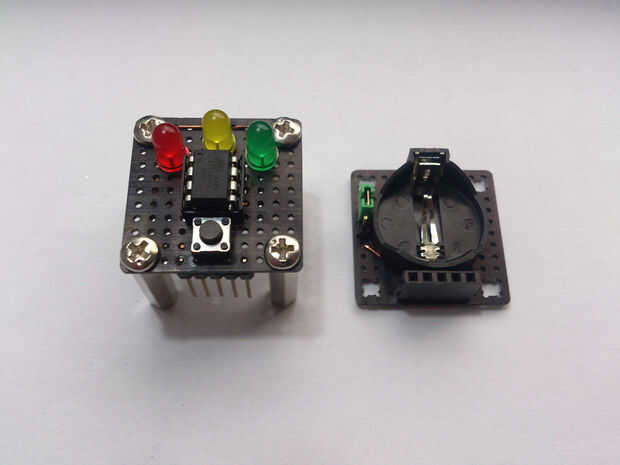

Una vez que los agujeros se hacen poner los componentes en el tablero. He trazado el circuito con colores según el esquema para que no se pierde cuando Soldándola.
Aviso que hay de la soldadura bajo la resistencia azul (10kOhms) conectar los LEDs y el chip a la tierra.
Para el interruptor principal utilizó un un par de pines y un conector de puente de un ordenador, puede utilizar un interruptor aunque-agujero pequeño o incluso un interruptor de inclinación.
