Paso 4: Descripción de Hardware

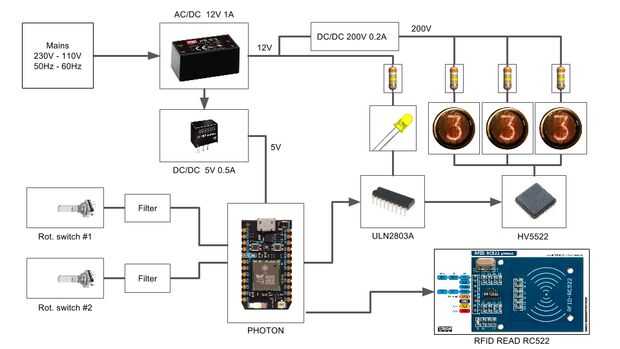

Como se puede ver en el diagrama de descripción de hardware, el corazón del Recuadro de eventos de cuenta regresiva es fotón fabricado por partícula. Es un tablero muy eficiente (espíritu de Arduino) con conexión wifi y funciones de la nube. En el primer encendido, configurar el Wifi con las aplicaciones para smartphone de la partícula y es todo. Después de todas las acciones son administrados a través de wifi (configuración, actualización de firmware, etc).
La Junta del fotón unidades de todos los demás elementos: tubos de Nixie, tag reader tablero, interruptores rotativos y evento LED.
Fuente de alimentación
El Recuadro de eventos de cuenta regresiva está conectado directamente a red. Un pequeño AC/DC se utiliza para convertir la tensión de red (230V/50Hz o 110V/60Hz) en un voltaje bajo de 12V dc. Una pequeña red fundido se agrega para asegurar la protección de corto circuito.
La Junta del fotón debe suministrarse en 5V, para ello, un DC/DC convierte 12V en 5V. Para suministrar el tubo del Nixie, debe generarse tensión DC 200, así que otro DC/DC es encargado de hacer esto. La NFC tag lector se suministra directamente por Pothon Junta en 3, 3V.
Controlador de Nixie
Para tubos de Nixie, HV5522 se utiliza. Cada 10 cátodos (uno por número) de cada tubo está conectado a la salida de alto voltaje de HV5522. Ánodo de cada tubo está conectado a través de un resistor de 470 Ohm para voltaje 220. Como se puede ver en la hoja de datos, la tensión lógica de HV5522 debe ser alrededor de 12V. Así driver ULN2803A se agrega para cambiar nivel de lógica del fotón (3.3V) a nivel de la lógica del HV5522 (12V). El ULN2803A también se utiliza para conducir el evento LED.
Otras piezas de hardware
El lector NFC está conectado al tablero de fotones a través del SPI. Las dos salidas de cada interruptor rotatorio requerida filtrado (contra rebotes) antes de conectarse a entradas de tabla de fotón. El filtro se hace con un condensador y las resistencias como se puede ver en la hoja de datos del conmutador.
