Cuadro de eventos de cuenta regresiva (5 / 9 paso)

Paso 5: Placas de prototipado y cableado

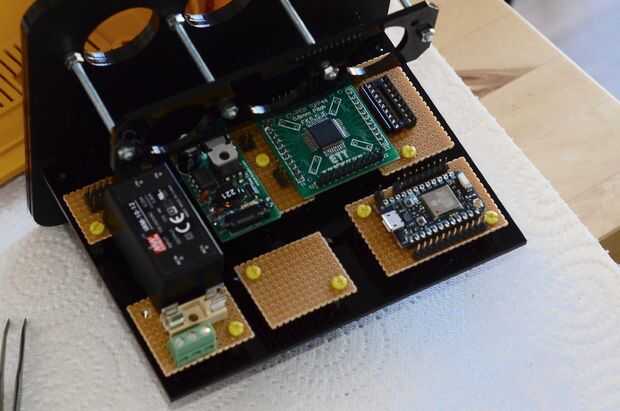

Hay 4 tablero pequeño, este que se produce en la placa de prototipado (solde-rable protoboard). Todos son la base para atornillar (tornillos M3 + separadores de 8mm):

  1. Fuente de alimentación
  2. Junta del fotón
  3. Controladores de nixies
  4. Filtros de interruptores rotatorios

Corte la placa de prototipado, luego soldar todos los componentes en él.

Nota: El paquete HV5522 es TQFP 48 pines smt. Uso una 44 pin TQFP Dip adaptador (44PINTQFP de futurlec.com o Aliexpress).

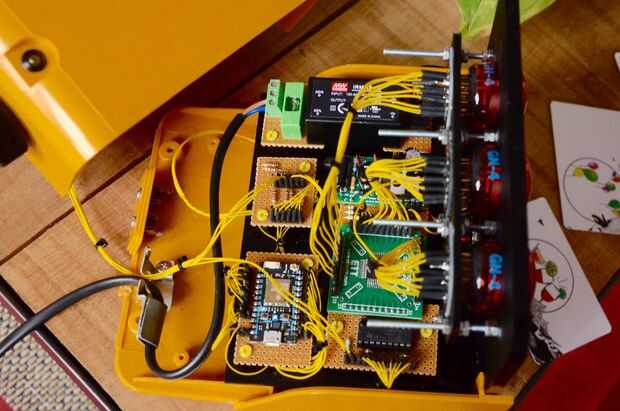

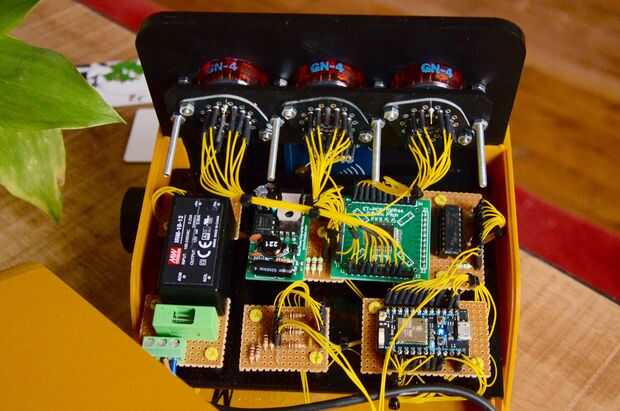

Cableado eléctrico se hace con alambre de embalaje de color amarillo. Cada alambre se suelda en el pasador de inmersión y se añade un tubo del encogimiento del calor pequeño en él. Es un paso tedioso pero necesario!
