Cuadro de exposición ULTRAVIOLETA (3 / 6 paso)

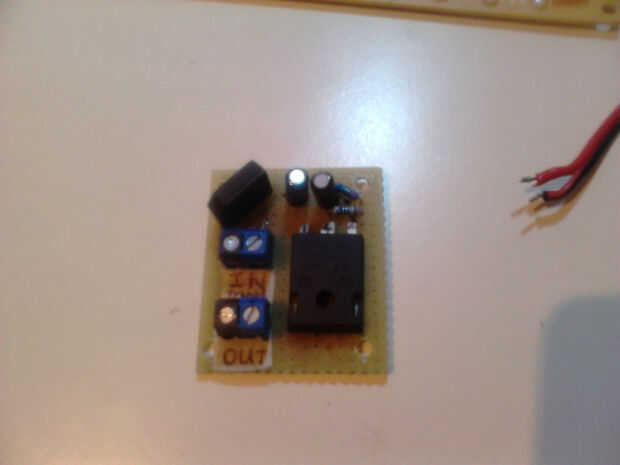

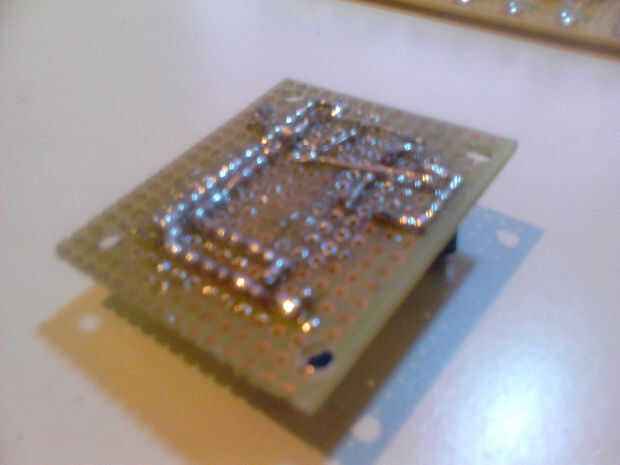

Paso 3: Alimentación

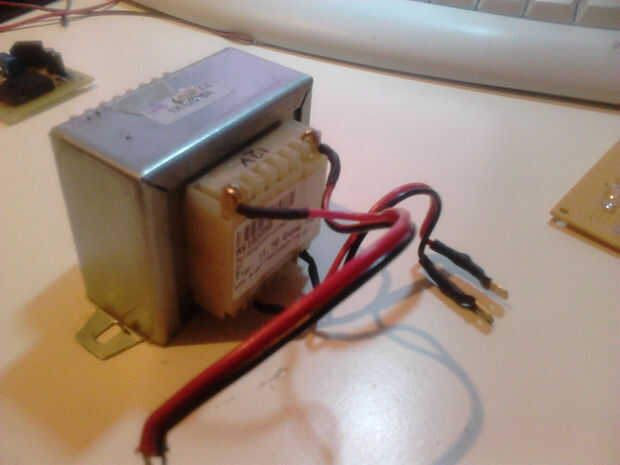

La parte más crucial de la fuente es el transformador, debe ser capaz de proporcionar un montón de corriente.

Lista de partes:

  • Del transformador: corriente a 12V 3Amps
  • Regulador lineal LT1083CP
  • Puente rectificador de diodo (capaz de 3Amps)
  • 280 ohm Resistor 1%
  • Resistor de 100 ohm 1%
  • Condensador electrolítico de 10uF (2 piezas)
  • Doble ranuras regletas (2 piezas)

Los LT1083 es un regulador lineal ajustable y 2 resistencias (circuito divisor de tensión) se utiliza para determinar la tensión de salida. Son alrededor de 3/1 para obtener un aproximado de 5 voltios de salida.

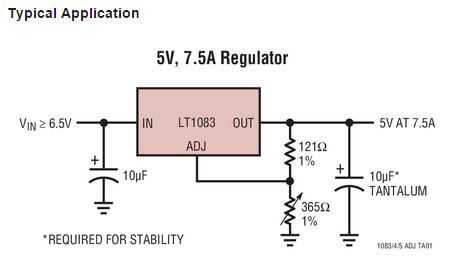

Esquema incluido en las fotos.
