Cuadro de exposición ULTRAVIOLETA (4 / 6 paso)

Paso 4: microcontrolador

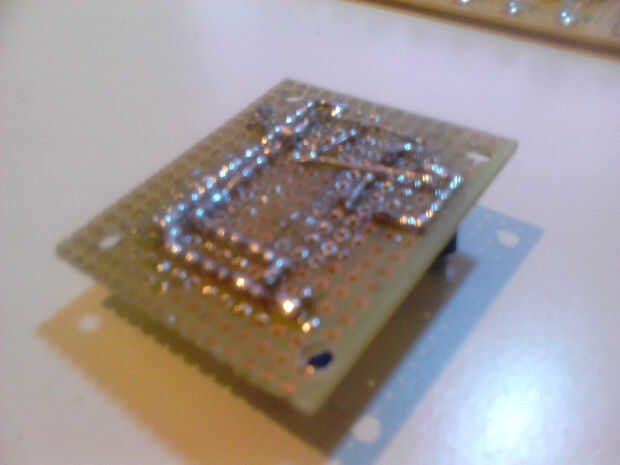

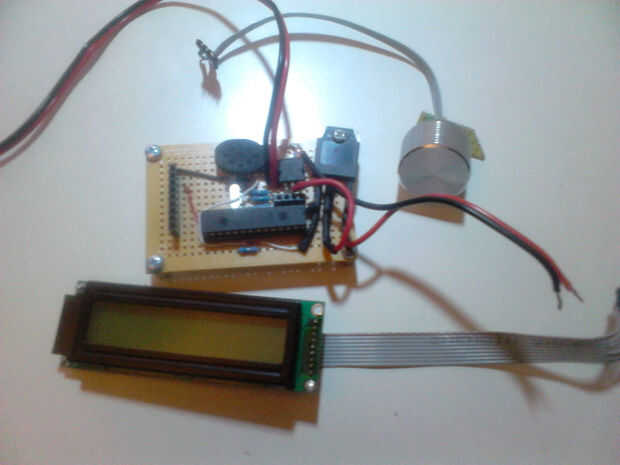

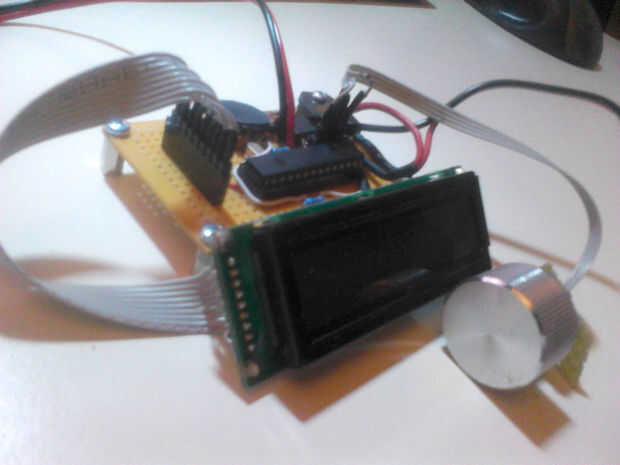

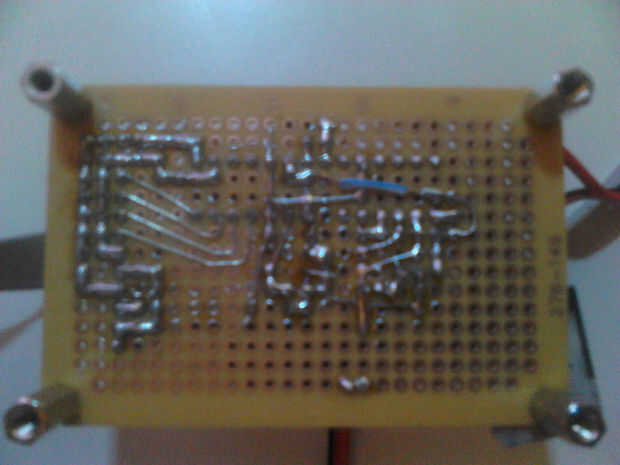

Para hacer este proyecto más automática, se ha añadido un tablero del microcontrolador . Se puede utilizar un arduino en lugar.

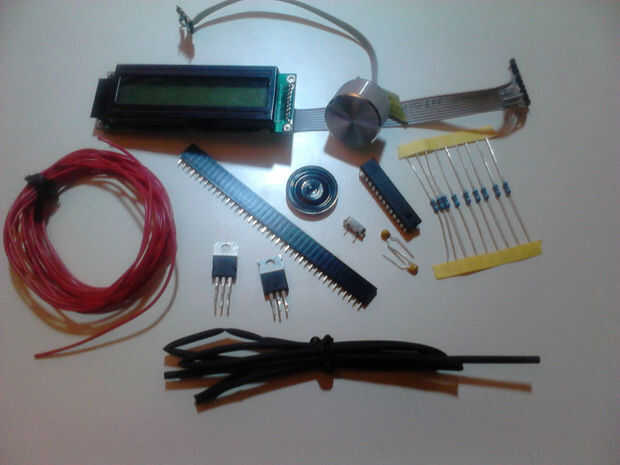

Lista de partes:

  • Microcontrolador Pic-16f876a
  • Zumbador
  • Texto-monitor LCD-2 x 16
  • 10 Kohm resistencia (4 piezas)
  • Transistores TIP142
  • 4 kHz cristal o resonador
  • zócalo de 28 pines del IC
  • Cabeceras (masculino/femenino) (lotes)
  • Codificador de rotor (codificador de rotor de Aski)
  • Perilla
  • Para el común fuentes de reloj de cristal, condensadores de 22pF (2 piezas) también son necesarios.

Enlace para el código: https://github.com/ChrisMeletis/pic-uv-exposure-box

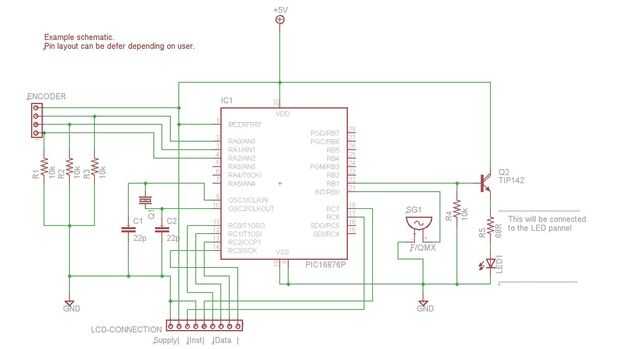

Código y esquemático incluido (compilado en MikroC y puede no ser compatible con arduino)
